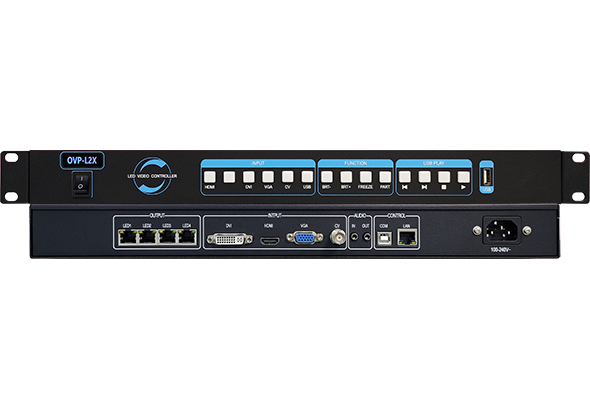

主板集成4千兆网口大发送，便捷支持LED显示屏的远程维护。支持U盘播放功能，特别适用于展示展览场合。
最大带载262万像素，宽度≤3840，高度≤2500；
输入接口：HDMI*1、DVI*1、VGA*1、CV*1、HDMI和DVI，支持4Kx2K@30Hz；
前置USB2.0接口，支持视频播放、图片播放、视频和图片混合播放三种模式；

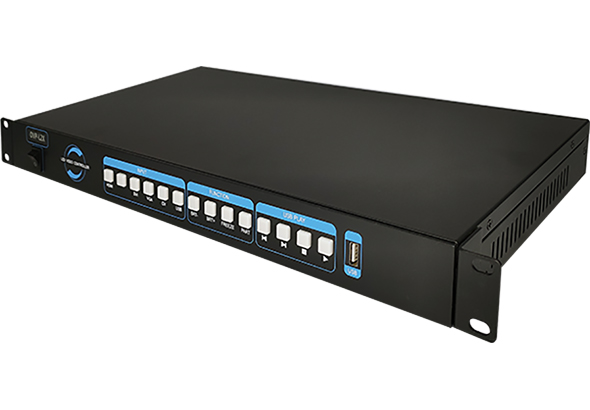

1U标准机箱，重量≤3.5KG；
前面板两侧弯角支持90°旋转，满足屏内竖向安装。
扫一扫，“购”惊喜
主板集成4千兆网口大发送，便捷支持LED显示屏的远程维护。支持U盘播放功能，特别适用于展示展览场合。
最大带载262万像素，宽度≤3840，高度≤2500；
输入接口：HDMI*1、DVI*1、VGA*1、CV*1、HDMI和DVI，支持4Kx2K@30Hz；
前置USB2.0接口，支持视频播放、图片播放、视频和图片混合播放三种模式；
1U标准机箱，重量≤3.5KG；
前面板两侧弯角支持90°旋转，满足屏内竖向安装。
订单热线：
0512-36912677/88/99
OVP产品采用设备集成发送卡设计，不仅提高可靠性，更为远程维护LED显示屏带来极大便利；
支持输入视频源定时切换；
支持设备输出信号的开启和关闭；
支持自定义分辨率；
支持点对点输入与输出；
支持对输入视频源画面进行截取、局部显示；
支持输入自适应信号源分辨率；
支持输出自适应显示屏参数配置；
支持快捷灵活的色温调节；
支持输入和输出信号热备份；
可预存8/16种用户模式供用户快速调用；
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级。
OVP-L/M系列前置USB2.0接口，支持U盘播放，支持视频播放、图片播放、视频和图片混合播放三种模式；
OVP-M/H系列标配wifi（M1X除外），标配2.8"液晶屏，支持多语言菜单界面（中文、英文、俄文、越南语）；
OVP-M/H系列支持EXT*1扩展接口（M1X除外），可根据客户需求，灵活选配SDI接口模块或无线同屏模块；
OVP-H系列标配1-2路DP输入接口，标配RS232中控接口；
OVP全系列标配音频输入输出接口。 （G系列除外）
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验，经过安全测试和电磁兼容性测试，获得CQC认证证书；
OVP产品通过欧盟强制性产品认证试验，经过安全测试和电磁兼容性测试，获得CE认证证书；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测；
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。
| 视频输入源 | ||
|---|---|---|
| DVI×1 | VESA标准：1920x1080@60Hz向下兼容，支持3840x2160@30Hz | |
| HDMI×1 | VESA标准：1920x1080@60Hz向下兼容，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@60Hz向下兼容 | |
| CV×1 | 支持PAL \ NTSC 复合视频 | |
| USB×1 |
USB2.0，支持高清1080p@30fps或720p@60fps内容U盘播放 |
|
| 视频输出端口 | ||
|---|---|---|
| NET×4 |
4千兆网口输出，通过网线连接LED显示屏，直连接收卡； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| 重要功能 | |
|---|---|
| 通讯功能 | 支持串口通讯，支持局域网通讯和IP地址配置 完成OVP视频设备的相关参数设置和功能配置，完成对LED显示屏的参数设置 |
| 计划任务 | 支持输入视频源定时切换 |
| 智能配置 | 支持按照LED显示屏分辨率自动完成设备参数适配 |
| 画面截取功能 |
支持对输入视频源画面进行截取、局部显示 |
| 点对点功能 | 支持点对点信号输出模式的开启和关闭 |
| 亮度调整 | 支持100级亮度调整 |
| U盘播放 | 前置U盘，支持视频播放、图片播放、视频和图片混合播放三种模式 |
| EDID设置 | 支持HDMI、DVI信号自定义输入分辨率 |
| VGA校正 | 支持VGA调整和VGA ADC校正 |
| CV校正 | 支持CV ADC校正 |
| 输出控制 | 支持设备输出信号的开启和关闭 |
| 色温调节 |
预设自然、偏暖、偏冷三种显示效果，用户亦可自定义色温 |
| 用户模式 | 支持预存≤8个用户模式，支持便捷的场景切换 |
| 热备份功能 |
支持输入和输出画面热备份功能 |
| 工厂复位 |
支持设备恢复出厂设置 |
| 工程锁 | 支持对设备设置工程锁 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤35W |
| 操控方式 | 面板按键、LedshowTV演播器软件、OVP Builder设备配置软件 |
| 装箱配件 |
3Pin主机电源线1.5M*1, 六类软网线1.5M*1 |
| 机箱 | 金刚黑 铝面板 1U标准工业机箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 重量 | ≤3.5KG |
|
环境适应性 |
|
|---|---|
| 工作温度 |
-30℃～70℃ |
| 环境湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》定义的骚扰限值。 骚扰检测符合欧盟《EN 55032：2015 多媒体设备的电磁兼容性》的规定要求。 骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。 |
| 静电放电抗扰度 |
对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验等级4级，接触放电8KV。 符合《GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-2》的规定要求。 |
| 浪涌冲击抗扰度 |
对OVP设备的电源端口和网口进行浪涌冲击检测。 试验等级4级，测试电压4KV。 符合《GB/T 17626.5-2019电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-5》的规定要求。 |
