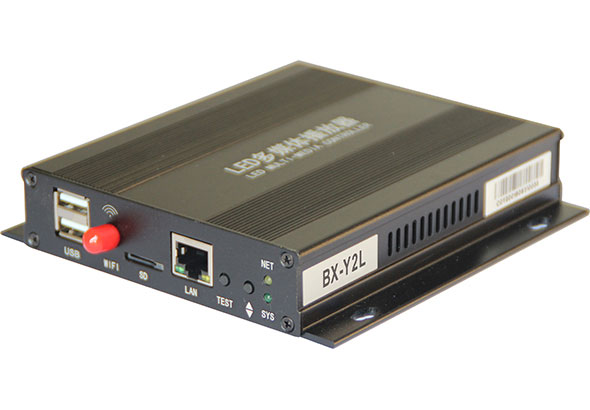

BX-Y2L

多重工业级品控保障,超强图像解码性能,便捷支持网络控制、信息集群发布和云管理。标配wifi套件,支持手机APP。

适用于中小全彩屏、门楣屏,超长带载4096点;

总像素≤256K点:1024*256(宽度≤4096,高度≤2048),1个千兆网口输出;

存储容量4GByte,支持SD卡和USB扩展至256GB;

板载红外遥控器、亮度、温度/温湿度传感器接口;

采用USB-RS485转接线或配套BX-VMF多功能卡,可连接各种环境监测传感器;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99

BX-Y播放器倾心打造“多场景 ▪ 全功能”大工程LED显示屏项目专用控制器

符合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》



1. 多项技术领先行业

⑴ 双模播放技术领先行业

       Y3A /Y3E /Y5E双模播放器不仅支持外部视频源独立播放(同步模式)和本地节目信息独立播放(异步模式),还实现了外部视频源信号与本地信息混合播放(同异步混播模式),支持三种模式的手动切换和定时切换。

       Y3A /Y3E /Y5E双模播放器支持外部视频源信号的全屏自适应缩放和节目分区自适应缩放。

⑵ 超长屏带载技术领先行业

       BX-Y播放器攻克“LED显示屏受分辨率限制带载宽度≤2048点”的行业技术难题,轻松带载LED超长屏。

       Y1L /Y2L带载宽度≤4096点,Y1 /Y2带载宽度≤8192点,Y3带载宽度≤16384点,Y3E带载宽度≤19200点,Y5E带载宽度≤30720点。

⑶ 画面移动技术领先行业

       BX-Y播放器攻克“LED显示屏图文/字幕画面左移卡顿、抖动、左移速度慢”的行业技术难题,其图文/字幕画面移动超级平滑。

       多款产品在最大带载点数下左移速度达180点/秒;

⑷ Y08A /Y1A /Y3A支持中英文语音播报功能,满足项目语音需求;

⑸ Y08A /Y1A /Y3A兼容安防行业主流技术平台协议和市场主流交通信号设备协议,免二次开发。

⑹ 适配各类环境监测传感器

⑺ 高集成度,高性价比

       BX-Y播放器板载各类传感器接口、继电器开关和4位节目选择接口,板载wifi和4G电路,集成度高,通讯稳定。

⑻ 更多强大功能不及赘述,详见“规格参数->重要功能”版块

⑼ 支持iLedCloud/iLEDSys信息发布云平台和iLedCloud微信小程序,提供更多强大功能和便捷服务,保障信息安全。

       强大云平台和系统远程升级核心技术为大中型LED全彩屏集群项目保驾护航!



 2. 接口丰富

⑴ 多数产品标配无线wifi (Y04/Y08除外) ,支持手机APP;

⑵ 多数产品板载无线4G电路设计,支持灵活选配4G,选配GPS;

⑶ 多数产品标配板载红外遥控器、亮度、温度/温湿度传感器接口 (Y3E/Y5E除外),

       Y2L /Y2 /Y3 /Y3E /Y5E采用USB-RS485转接线或配套BX-VMF多功能卡,可连接各种环境监测传感器;

⑷ 全系列产品标配1路音频输出接口,标配1-2个USB接口;

⑸ Y08A/Y1A/Y3A板载全功能接口,包含各类常规传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口;

⑹ Y08A/Y1A/Y3A板载全通讯接口,标配网口+RS485/RS232串口+RS485传感器接口+USB接口+WiFi接口。



3. 性能稳定

⑴ -40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率;

⑵ 全系列电路板涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

⑶ 裸板播放器全系列采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;

⑷ 通讯稳定不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。



4. 资质完备

⑴ 全系列产品通过CE、3C测试和认证,获得CE、3C认证证书;

⑵ 全系列产品的各项技术指标通过第三方机构检测并出具检测报告。符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》;

⑶ 全系列控制软件通过专业软件评测中心测试并出具测试报告,获得相关的软件著作权。产品各项功能符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》。

⑷ 全系列产品通过欧盟ROHS检测,并出具检测报告。

⑸ iLedCloud信息发布云平台通过国家信息安全等级保护三级认证,获得认证证书。



5. 信息安全

⑴ 支持日志记录功能,包含通讯日志和节目播放日志;

⑵ 支持节目播放截屏监视功能;

⑶ 支持 SSL/TLS 加密协议,保障通讯信息安全。 支持数字签名认证技术,保障素材传输正确和安全。

⑷ 支持iLEDCloud/iLEDSys信息发布云平台(国家等保三级认证),具备严格的节目审核管控体系;

⑸ 支持iLEDCloud微信小程序,支持移动端设备便捷完成信息的编辑和发布,同时保障信息安全。



6. 定制开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等;

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发。

⑶ 支持32个动态区域,支持信息实时刷新。

⑷ 支持数据库连接功能。支持连接mySQL、SQL server格式的数据库,自动获取数据并显示。

⑸ 支持网络数据分区功能。通过服务器端URL并指定字段,动态获取JSON文件数据和JSON字段值。



7. BX-Y播放器产品满足各种场景应用

       智慧灯杆LED显示屏

       道路拥堵情报板、违章车辆警示牌、交通路口指示灯等智慧交通LED显示屏

       限速标志牌、可变情报板、龙门架等高速公路LED显示屏

       高铁站、地铁站、机场、汽车站等各种交通诱导LED显示屏

       公交车、出租车等各种车载广告LED显示屏

       市政、街区、医院、学校等智慧城市LED显示屏

       社区、广场、楼宇等各类户外媒体 LED信息发布屏

       银行、医院、邮政、电信、移动、政府等大厅信息发布LED显示屏

       银行、邮政、电信、移动等营业厅门楣LED显示屏

       酒店、商场、专柜等宣传展示类LED显示屏

       扬尘在线、气象信息等环境监测LED显示屏

       超长型LED显示屏

       ......



BX-Y播放器以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!
BX-Y播放器延续了仰邦科技“激情 创新 定义完美显示”和“匠心 品位 恒久”的产品理念!

技术指标
产品状态 2018年4月投放市场,批量现货供应
控制点数 总像素≤256K:1024*256;(宽度≤4096, 高度≤2048)
硬件配置 1GHz双核处理器、512MB DRAM,1080P高清硬解码播放
存储容量 标配4GByte,支持SD卡和USB扩展至256GB
节目数量 不限
区域数量 支持32个区域。特殊需求可定制扩展
区域类型

天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区

边框显示 区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
节目分区 支持节目任意位置和数量开窗分区,支持区域层叠,支持256级透明显示效果
OSD功能 支持32bit真彩OSD,支持视频区和图文区叠加播放,支持256级透明显示效果
显示特效  丰富的3D特技、炫彩字幕、炫动背景、炫彩边框等
移动平滑性 图文/字幕画面移动超级平滑,最大带载点数下左移速度可达180点/秒



支持播放媒体
视频格式 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频格式
音频格式 支持mp3, wav, wma, ogg, ape, acc等常见音频格式
图片格式 支持bmp, jpg, png, gif等常见图片格式
文本格式 支持txt, rtf, word, excel等



模组兼容性
适配模组 各种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC  支持行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配各种规格模组
RGB信号 支持RGB信号线序灵活定义

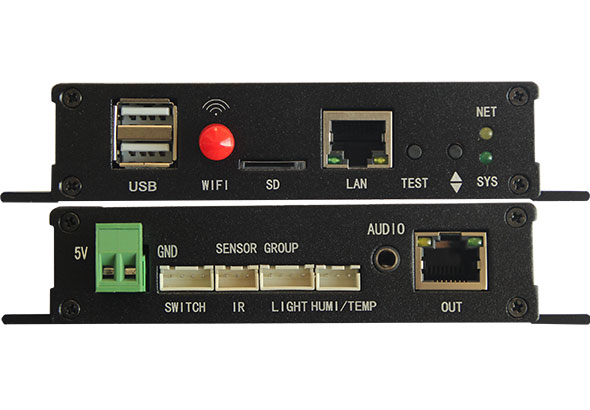

板载接口
显示输出接口 1个千兆网口,连接接收卡
通讯接口 100M网口+USB+WiFi接口
音频接口 1路AUDIO输出
传感器接口 板载红外遥控器、亮度、温度/温湿度传感器接口
远程开关接口 标配2路IO输出接口,可外接2路继电器开关,支持远程开关屏幕电源
USB接口 支持U盘即插即播,也可导入播放;可外接BX-4G Modem,或外接USB-RS485转换器;U盘延长线≤7.5m稳定传输
SD卡座 用户自行选配SD卡,支持SD卡和USB扩展至256GByte



重要功能
通讯功能

支持局域网和互联网通讯,IP在线配置和群组设置,MAC冲突和IP冲突自动检测;

标配无线wifi,支持手机APP;与BX-4G Modem配套,或者选配4G路由器,支持4G无线通讯;

节目播放控制 支持节目顺序播放、节目定时播放;支持紧急通知
截屏监视功能 支持对节目播放的当前显示画面进行截屏监看
旋转显示功能 支持90°/180°/270°屏幕旋转显示功能
区域复制功能 支持区域复制功能
定时开关功能 标配2路IO输出接口,可外接2路继电器开关,支持软件命令开关和定时自动开关屏幕
亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
遥控器功能 支持节目点播、音量调整、亮度调整、屏幕开关机、屏幕测试等
传感器接入功能

支持温度/温湿度、亮度、红外遥控头的便捷接入和显示;

配套USB-RS485转换器,支持各类环境监测传感器的便捷接入和显示;

天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
信息动态刷新

支持32个动态区域,支持信息实时刷新

多屏同步功能

支持多个播放器在播放相同节目信息时,保持播放画面实时同步的功能

背景音乐功能 支持节目背景音乐
网络流媒体播放 支持HLS、RTSP和RTMP协议的网络流媒体的播放
日志记录功能

包含通讯日志和节目播放日志。

每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间。

加密认证功能

支持对播放器设置通讯密码;

支持SSL/TLS加密协议,保障通讯信息安全。支持数字签名认证技术,保障素材传输正确和安全。
数据库连接功能 支持连接mySQL、SQL server格式的数据库,自动获取数据并显示
网络数据分区功能 通过服务器端URL并指定字段,动态获取JSON文件数据和JSON字段值
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等;

支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户个性定制功能的开发和拓展。

云应用和信息安全

支持并提供配套的专业级云平台发布软件,通过国家信息安全等级保护三级认证。

支持配套的云平台微信小程序,支持移动端设备便捷完成信息的编辑和发布,同时保障信息安全。

具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能;

具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。



系统升级和维护
平台升级维护  iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对LED控制器的电源端子、网口和串口进行无线电骚扰检测。

符合《GB 9254-2006 信息技术设备的无线电骚扰限值和测量方法》定义的骚扰限值。

静电放电抗扰度

对LED控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测。

试验等级4级,接触放电8KV。

符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》

浪涌冲击抗扰度

对LED控制器的电源端子和网口进行浪涌冲击检测。

试验等级4级,测试电压4KV 。

符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

精美铝制壳体,侧挡开孔保证通风散热,满足电路元件的绝缘、防腐、防静电、耐高低温、环保等要求

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾



终端管理和自动控制
网络通讯 支持局域网和互联网
管理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目播放控制、节目发送更新、亮度自动调整、定时开关显示屏
管理软件

LedshowYQ多媒体编辑软件(PC软件)、Ledmedia 手机APP

支持云管理:iLEDCloud信息发布云平台、iLEDCloud微信小程序、 iLEDSys信息发布平台(企业版/独立布署)

文件名称 技术说明 下载次数 下载 网盘下载
BX-Y2L 用户手册

版本号:20200612

9027
