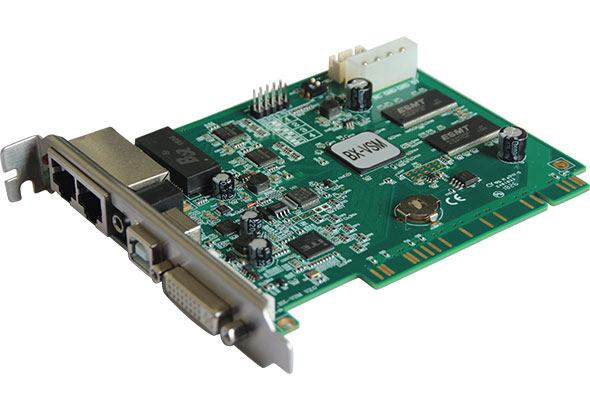

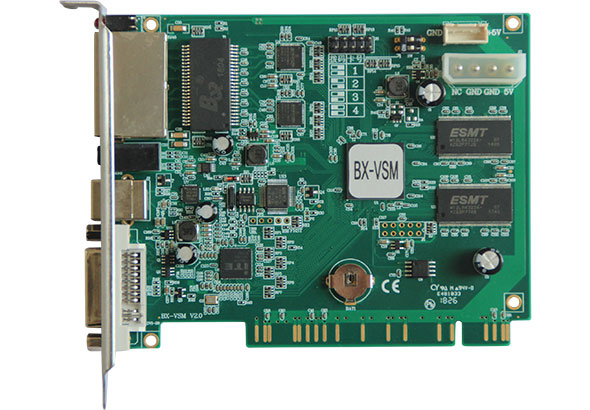

BX-VSM发送卡

BX-VSM发送卡是最新推出的新一代BX发送卡,采用第二代通讯协议,芯片组全面升级,功能更加完善,性能显著提升。采用PCI接口,通用性强。多卡级联更加稳定。

单卡带载总像素数≤1280*1024 @60Hz,2048*1024 @30Hz;

最大宽度3840点,最大高度3840点。

2021年12月停产。

订单热线:

0512-36912677/88/99



支持BX-V全系列接收卡和BX-VMF多功能卡
单卡带载:总像素数≤1280*1024 @60Hz,2048*1024 @30Hz; 宽度≤3840点,高度≤3840点。



支持DVI视频信号输入
支持输入、输出分辨率任意设置
支持音频输入,通过千兆网线同步传输
双千兆网口输出,支持上下、左右任意拼接
支持多张发送卡级联拼接,严格同步
采用PCI接口,通用性强



先进生产工艺,严格品控体系,零故障出厂,返修率≤0.1%;
支持3V-6V宽工作电压,-40°C~80°C环境温度下稳定工作。

技术指标
产品状态 2018年9月批量下线
控制点数 单卡带载总像素数≤1280*1024 @60Hz,2048*1024 @30Hz; 最大宽度3840点,最大高度3840点
灰度等级 ≤65536级



通信传输
接收设备 支持BX-V全系列接收卡和BX-VMF多功能卡
通信距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



视频源输入
视频输入接口 DVI  VESA标准
输入分辨率 支持任意输入分辨率
视频源帧率 标准60Hz,可自动适应帧率



千兆网口输出
网口数量 2个千兆网口
网口带载指标 每个网口最大带载1280×512@60Hz,2个网口最大带载1280×1024@60Hz
单卡带载:最大宽度3840点,最大高度3840点
网口拼接 2个千兆网口输出,支持上下、左右任意拼接
数据传输格式 按照千兆网络的帧格式,并附加CRC校验



重要功能
参数配置功能 通过USB接口线,实现发送卡参数配置
实时参数调整 支持
亮度色温调整 支持
智能侦测系统 支持DVI视频接口信息检测
板载实时时钟 支持
多屏设置功能 支持同时控制不同规格的多个显示屏
后台播放功能  支持(扩展模式)
音频传输功能 支持
网络误码监测 监测发送卡与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断



系统升级和维护
配置文件回读 支持回读发送卡存储的配置信息,支持回读发送卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压  5V(3.3V~6V)
最大功率 ≤6W
工作温度  -40℃~80℃
工作湿度 10%RH~90%RH
