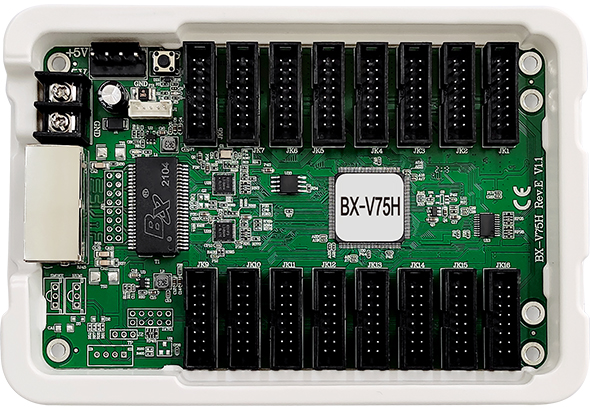

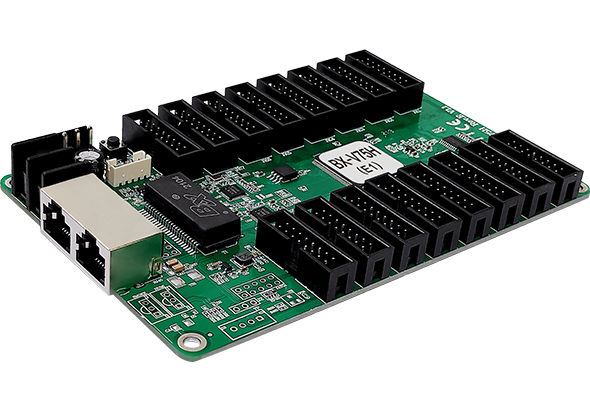

BX-V75H接收卡是仰邦科技为更好地适应小间距LED显示屏的市场需求，帮助客户节约成本而推出的一款高性价比产品。在充分保证高品质显示效果和高稳定性的前提下，客户使用更方便，更实惠。
板载16组75接口，32组RGB信号输出；
集成HUB75，无需转接板，安装便捷，稳定性好。
扫一扫，“购”惊喜
BX-V75H接收卡是仰邦科技为更好地适应小间距LED显示屏的市场需求，帮助客户节约成本而推出的一款高性价比产品。在充分保证高品质显示效果和高稳定性的前提下，客户使用更方便，更实惠。
板载16组75接口，32组RGB信号输出；
集成HUB75，无需转接板，安装便捷，稳定性好。
订单热线：
0512-36912677/88/99
支持所有BX发送卡和OVP发送设备
支持常规芯片实现高刷新、高灰度、高亮度
画质更完美，消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题
支持常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
支持静态至1/64扫描之间的任意扫描类型
支持任意空点，适配各种规格模组
支持数据偏移实现异形屏幕控制，支持球形屏、立方体屏、各种不规则异形屏和创意显示屏
支持数据对开，显著提高刷新率，也可合理减少接收卡使用数量
支持数据组任意交换，便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
先进生产工艺，严格品控体系，零故障出厂，返修率≤0.1%；
BX-V全系列设计支持3V-6V宽工作电压，-40°C~80°C环境温度下稳定工作。
采用BX塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏。
BX-V系列接收卡的软硬件设计充分考虑用户安装、系统运行和维护时的场景，使安装更容易，运行更稳定、维护更高效。
2018年10月后批量下线的REV.C版接收卡全面采用第二代通讯协议，大幅提升用户体验：
⑴ 接收卡快捷完成参数配置，一卡支持所有芯片，无需切换或升级程序；
⑵ 使用最新的驱动芯片时，快捷升级底层固件，200张内的接收卡升级只需2.5分钟即可完成。
| 技术指标 | |
|---|---|
| 控制点数 | 单卡带载256×512像素，高度≤1024； 板载16组75接口，32组RGB信号输出 |
| 灰度等级 | ≤65536级 |
| 灰度补偿 | 每级灰度独立补偿 |
| 通信传输 | |
|---|---|
| 发送设备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送设备 |
| 通信距离 | 超五类网线≤140M，六类网线≤170M 光纤线：单模收发器≤20KM，多模收发器≤550M。（利用中继器无限延长） |
| 传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格三基色LED显示模组 |
| 列驱动IC | 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点，适配各种规格模组 |
| RGB信号 | 支持RGB信号线序灵活定义 |
| 重要功能 | |
|---|---|
| 千兆网模式 | 支持电脑千兆网直接控制模式，100万像素内流畅播放，无需发送卡 |
| 数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
| 数据对开 | 支持数据对开，显著提高刷新率，也可合理减少接收卡使用数量 |
| 数据组交换 | 支持数据组任意交换，便于接收卡和显示模组间连接排缆线的合理排序和整齐排布 |
| 异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、各种不规则异形屏和创意显示屏 |
| 千兆口交换 | 双千兆网口不分输入输出，任意交换使用 |
| 系统升级和维护 | |
|---|---|
| 配置文件回读 | 支持回读接收卡存储的配置信息，支持回读接收卡的固件程序版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3V～6V宽工作电压） 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对接收卡的电源端子和网口进行静电放电抗扰度检测 |
| 浪涌冲击抗扰度 |
对LED控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 其它信息 | |
|---|---|
| 单卡尺寸 | 143.6mm×91.7mm×17mm |
| 单卡重量 | 约140g |
| 包装信息 | 包装信息 单卡采用BX塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏。 包装箱尺寸：620mm×490mm×180mm，每箱100张接收卡。 |
