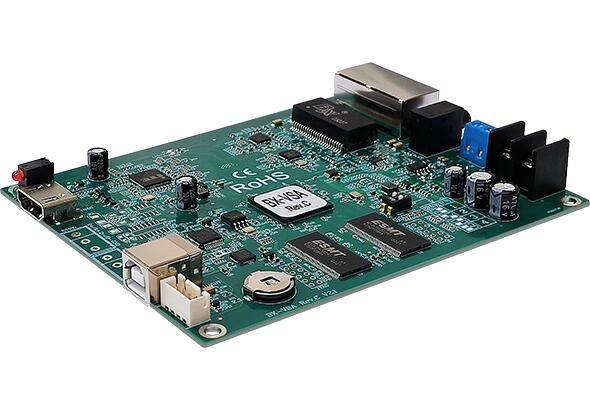

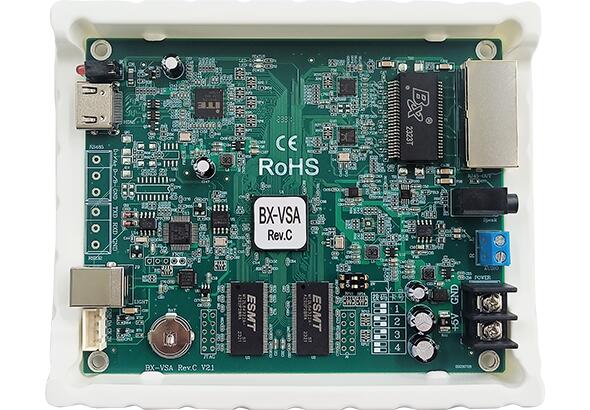

BX-VSA是适应当前市场推出的新一代发送控制器。板载HDMI输入接口，与各种电脑、机顶盒、智慧网关、工业设备等便捷配套。
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点；

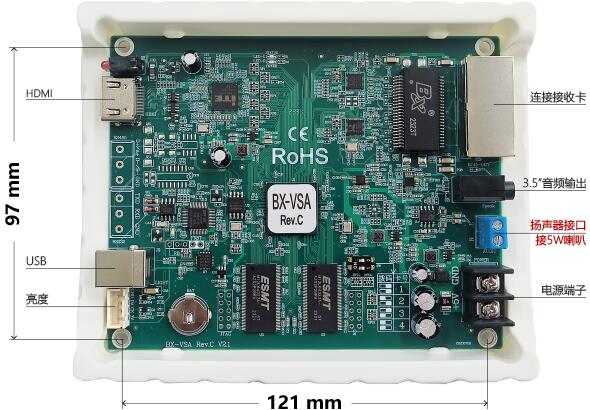

板载多种功能接口：HDMI输入+5W音频输出+USB配置+亮度传感器；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
扫一扫，“购”惊喜
BX-VSA是适应当前市场推出的新一代发送控制器。板载HDMI输入接口，与各种电脑、机顶盒、智慧网关、工业设备等便捷配套。
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点；
板载多种功能接口：HDMI输入+5W音频输出+USB配置+亮度传感器；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
支持BX-V全系列接收卡和BX-VMF多功能卡
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点
视频输入：支持HDMI视频信号输入，支持输入、输出分辨率任意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出。一种是通过板载5W音频输出接口，其中2芯端子支持5W喇叭接入，3.5mm音频接口支持功放接入；
另一种是通过千兆网线同步传输声音信号至远端屏幕，通过多功能卡的音频输出信号接入功放。
扩展功能：板载5W音频输出接口和亮度传感器接口，在诸多应用场景中，可省去多功能卡，精简系统，降低成本。
选配RS485接口，可实现前端设备对后级显示屏进行亮度调节、播放画面控制、开机/关机等进行命令操控。
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
| 技术指标 | |
|---|---|
| 产品状态 | 2021年10月批量下线 |
| 控制点数 | 总像素数≤1280*1024 @60Hz； 最大宽度3840点，最大高度3840点 |
| 灰度等级 | ≤65536级 |
| 通信传输 | |
|---|---|
| 接收设备 | 支持BX-V全系列接收卡和BX-VMF多功能卡 |
| 通信距离 | 超五类网线≤140M，六类网线≤170M 光纤线：单模收发器≤20KM，多模收发器≤550M。（利用中继器无限延长） |
| 传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
| 视频源输入 | |
|---|---|
| 视频输入接口 | HDMI |
| 输入分辨率 | 支持任意输入分辨率 |
| 视频源帧率 | 标准60Hz，可自动适应帧率 |
| 千兆网口输出 | |
|---|---|
| 网口数量 | 2个千兆网口 |
| 网口带载指标 | 每个网口最大带载1280×512@60Hz，2个网口最大带载1280×1024@60Hz 单卡带载：最大宽度3840点，最大高度3840点 |
| 网口拼接 | 2个千兆网口输出，支持上下、左右任意拼接 |
| 数据传输格式 | 按照千兆网络的帧格式，并附加CRC校验 |
| 重要功能 | |
|---|---|
| 参数配置功能 | 通过USB接口线，实现发送卡参数配置 |
| 实时参数调整 | 支持 |
| 亮度色温调整 | 支持 |
| 智能侦测系统 | 支持HDMI视频接口信息检测 |
| 板载实时时钟 | 支持 |
| 多屏设置功能 | 支持同时控制不同规格的多个显示屏 |
| 后台播放功能 | 支持（扩展模式） |
| 音频传输功能 | 支持 |
| 网络误码监测 | 监测发送卡与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断 |
| 系统升级和维护 | |
|---|---|
| 配置文件回读 | 支持回读发送卡存储的配置信息，支持回读发送卡的固件程序版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对接收卡的电源端子和网口进行静电放电抗扰度检测 |
| 浪涌冲击抗扰度 |
对LED控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
68510 | |||
|
BXsetPro常规调屏
版本号：20240312 |
516 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
340 | |||
|
底层固件升级包 BX-L1A
版本号：V20240319 |
2132 | |||
|
FPGA升级包 BX-VSA C版
版本号：20230905 |
685 | |||
|
FPGA升级包 BX-VSA
版本号：20211117 |
2797 | |||
|
LedshowTV 2019软件 用户手册
版本号：20190722 |
21121 | |||
|
BX-VSA 规格书
版本号：20220424 |
4423 | |||
|
2024产品选型表
版本号：20240408 |
212 |
