专业配套LED交通信号屏，满足倒计时和综合信息显示。遵从GA/T508-2014《道路交通信号倒计时显示器》国家标准，智能全自动跟随交通信号灯状态，无缝对接各种品牌交通信号机，免二次开发。
隔离网络无效数据，适应繁忙复杂网络，通讯更稳定
板载标配100M网口+RS485+RS232+USB通讯接口，选配wifi，选配4Gm，选配YYm
板载4组T12和4组T75显示接口，支持横屏竖接（Z型连线）功能，灵活扩展带载高度
支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，适用于各种复杂交通道口
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率
订单热线：
0512-36912677/88/99

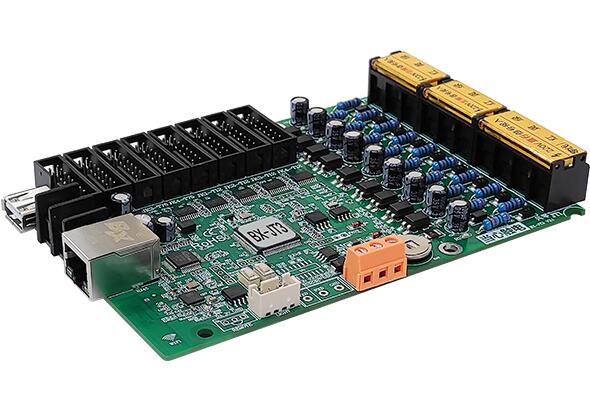

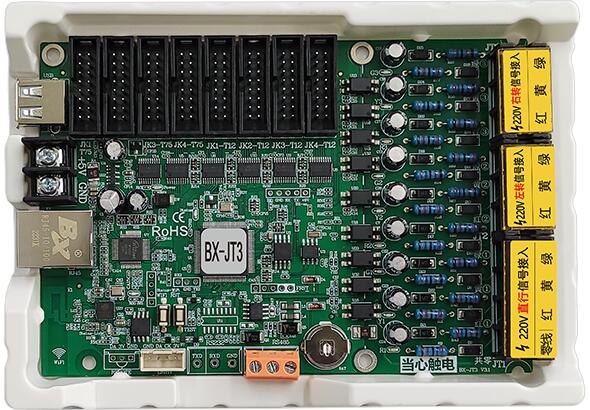

BX-JT产品专业配套LED交通信号屏，满足倒计时和综合信息显示
遵从GA/T508-2014《道路交通信号倒计时显示器》国家标准
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》
1. 专业性强
⑴ 智能全自动跟随交通信号灯状态，无缝对接各种品牌交通信号机，免二次开发；
⑵ JT1支持3路220V交通灯信号接入，支持1组直行信号灯，多用于人行道口；
JT3支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，适用于各种复杂交通道口；
⑶ 支持两种系统接入模式：
A. 通过信号灯专用接口直连接入220V交通灯信号，自动跟随交通信号灯变化，切换相应的LED信息显示。即接即用，免去与各种交通信号机通讯协议的适配开发。
B. 通过100M网口或RS485接口与交通信号机连接，适配通讯协议，接收信号机指令切换相应的LED信息显示。
⑷ 支持智能描点，便捷适配各种特殊模组和全彩模组。支持横屏竖接（Z型连线）功能，灵活扩展带载高度。
2. 接口丰富，工艺精良
⑴ 板载全通讯接口：100M网口+RS232+RS485+USB+WiFi接口；选配无线wifi，支持手机APP；

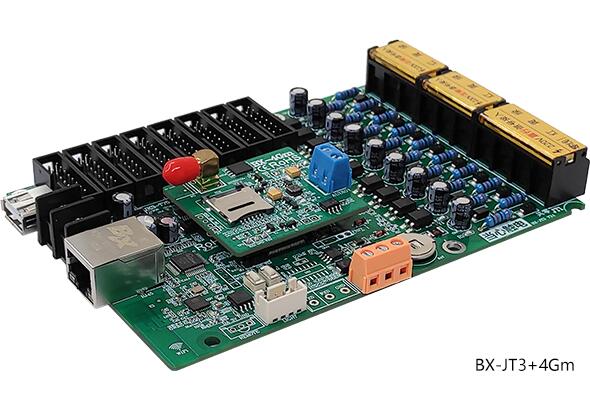

⑵ 选配BX-4Gm模块，支持4G无线通讯+中文语音播报；

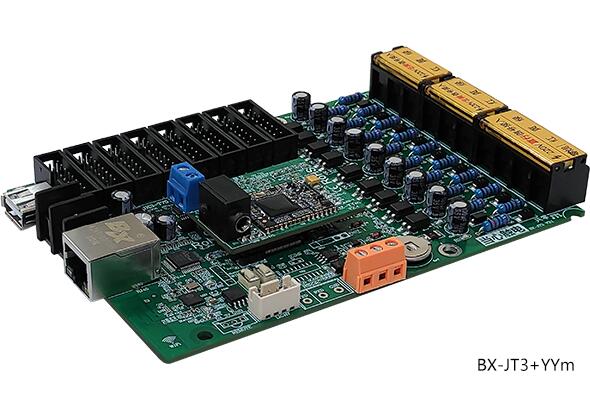

⑶ 选配BX-YYm模块，支持中英文语音播报功能，满足项目语音需求；
⑷ 板载亮度传感器接口，支持自动调亮和分时调亮；
⑸ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑹ 全系列采用塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 多重工业级品控保障，性能稳定
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时不断电，≤0.3%故障率；
⑷ IP群组设置，MAC冲突检测；
⑸ U盘超强识读，U盘延长线≤15m稳定传输；
⑹ 隔离网络无效数据，适应繁忙复杂网络，通讯更稳定。
| 技术参数 | |
|---|---|
| 产品状态 | 新版2022年4月投放市场，批量现货供应 |
| 控制点数 |
单色128K/双色96K/三基色64K点，宽度≤2048； 单双色屏高度≤384点，全彩屏高度≤768点 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目。特殊需求可定制扩展 |
| 区域数量 | 支持24个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |
| 板载接口 | |
|---|---|

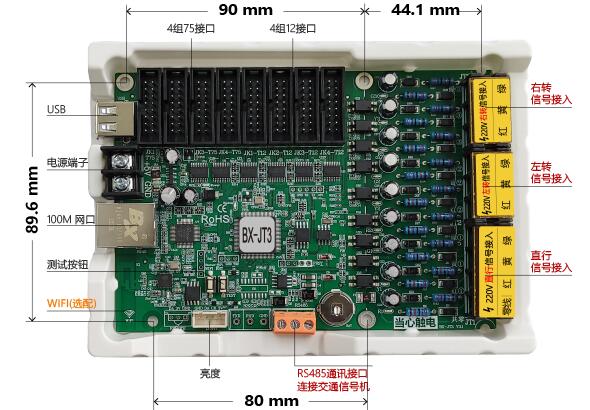

| 显示接口 | 4组T12+4组T75，支持横屏竖接（Z型连线）功能，灵活扩展带载高度 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口；选配wifi，支持手机APP |
| 传感器接口 |
板载亮度传感器接口、RS485环境传感器接口、红外遥控头接口 |
| 信号灯专用接口 | 支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，适用于各种复杂交通道口 |
| 重要功能 | |
|---|---|
| 通讯功能 |
支持局域网和互联网通讯，支持RS485串行通讯； 支持U盘下载，U盘延长线≤7.5m稳定传输 选配无线wifi，支持手机APP，满足无线局域网络应用； 选配4Gm模块，支持4G无线通讯 |
| 网络自检 | IP在线配置和群组设置，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据，适应繁忙复杂网络（含较多摄像头），通讯更稳定 |
| 节目群发功能 | 支持不同屏幕的节目自适应发布 |
| 节目切换控制 |
两种节目切换控制模式 ⑴ 直接接入220V交通灯信号，智能全自动跟随交通信号灯状态，切换相应的LED信息显示 ⑵ 通过RS485接口或100M网口与交通信号机连接，接收信号机指令切换相应的LED信息显示 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 亮度传感器 | 支持亮度传感器的便捷接入 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 语音播报功能 | 选配YYm模块，支持中英文语音播报。可同步播报显示内容，也可独立播报其它内容 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户的个性化定制 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级功能 | 支持底层软件在线升级，极大方便了系统开发、维护和功能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装； |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏 |
| 节目群发 | 支持不同屏幕的节目自适应发布 |
| 管理软件 |
LedshowTW图文编辑软件（PC软件） Ledshow手机APP（Android版、ios版） 支持云管理：iLEDCloud信息发布云平台、 iLEDSys信息发布平台（企业版/独立布署） |
