单核无线wifi控制器。产品集成度高、信号灵敏度高、数据传输速度快，便于安装和使用。
板载天线，推荐无遮挡传输距离≤20m；
U盘超强识读，U盘延长线≤15m稳定传输；
板载温度/温湿度/亮度传感器接口、RS485环境传感器接口，板载节目选择接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
扫一扫，“购”惊喜
单核无线wifi控制器。产品集成度高、信号灵敏度高、数据传输速度快，便于安装和使用。
板载天线，推荐无遮挡传输距离≤20m；
U盘超强识读，U盘延长线≤15m稳定传输；
板载温度/温湿度/亮度传感器接口、RS485环境传感器接口，板载节目选择接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
新六代X-WQ产品倾心打造极致性价比的单核WiFi控制器
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》
1. 新六代X-WQ系列产品特点
⑴ 单核WiFi控制器，极致性价比；
⑵ 更高集成，更大带载，更强性能；
⑶ 新增X-Q系列，支持三基色；
⑷ X-128W /192W全功能版支持温度/温湿度/亮度传感器，支持各种RS485环境传感器，支持外部开关选择节目；
⑸ 新增炫彩字幕和炫彩背景功能，大幅提升显示效果；
⑹ 全新特效算法，相较六代产品和X-UW，大幅提升画面左移速度；
⑺ 支持节目回读。
2. 接口丰富，工艺精良
⑴ X-128W /192W全功能版标配温度/温湿度/亮度传感器接口、RS485环境传感器接口和2位节目选择接口；
⑵ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。
3. 性能稳定
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时不断电，≤0.3%故障率；
⑷ U盘超强识读，U盘延长线≤15m稳定传输；
⑸ 单核架构，双核性能。相较五代/六代产品，大幅提升刷新率和各项性能。
4. 信息安全
采取全新机制，保障WiFi密码和信息发布更加安全。
新六代X-WQ产品承继了仰邦科技“激情 创新 定义完美显示”的产品理念！
| 技术参数 | |
|---|---|
| 产品状态 | 2023年9月投放市场，批量现货供应 |
| 控制点数 |
单色128K/双色96K |
| 显示模式 | 单色 2048*64 1024*128 672*192 |
| 存储容量 | 2MByte |
| 软件功能 | |
|---|---|
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/多种语言版本 |
| 节目数量 | 支持128个节目 |
| 区域数量 | 支持8个区域 |
| 区域类型 | 天气区、图文区、字幕区、农历区、时间区、模拟表盘区、正负计时区、传感器区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 显示特效 | 支持炫彩字幕、炫动背景、炫彩边框等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单色、双基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |

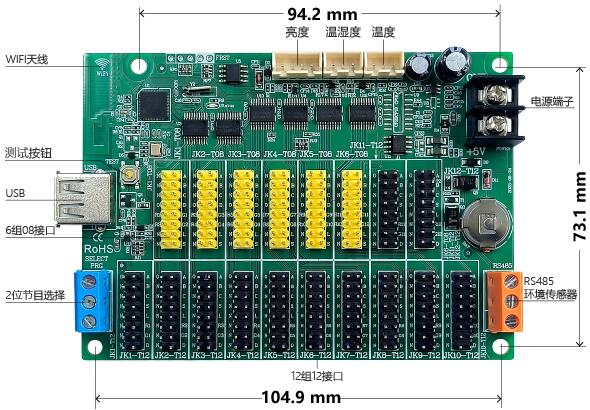

| 板载接口 | |
|---|---|
| 显示接口 | 6组T08+12组T12 |
| 通讯接口 | 无线wifi+U盘下载 |
| 传感器接口 | 板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口 |
| 节目选择开关 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 重要功能 | |
|---|---|
| 通讯功能 |
无线WiFi通讯，支持手机APP，满足无线局域网络应用； 支持U盘下载，U盘延长线≤15m稳定传输 |
| 通讯加密功能 | 每个控制器均可设置独立的通讯密码。设置密码后，控制器仅支持加密通讯。密码错误的情况下，拒绝所有非法连接。 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 亮度调节功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 常规传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、土壤等各类传感器 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 节目回读功能 | 支持节目回读 |
| 无线通讯 | |
|---|---|
| 通讯协议 | 数据无线透明传输； 支持TCP/IP/UDP网络协议栈； 支持路由/桥接模式网络构架； 支持802.11b/g/n无线标准； 支持心跳信号，wifi连接指示； |
| 传输距离 | ≤25M （实际应用LED控制器安装在屏体内，建议传输距离≤15米） |
| 无线标准 | 802.11 b/g/n |
| 工作频段 | 2.412GHz-2.484GHz |
| 配置天线 | 板载内置天线 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 | 支持底层软件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
| 配套软件 | |
|---|---|
| PC编辑软件 | Ledshow suite 软件 |
| 手机APP软件 | LedSuite 手机APP |
| 文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简单使用教程
版本号：20231116 |
2742 | |||
|
多屏幕模式教程
版本号：20231205 |
984 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
1713 | |||
|
Ledshow suite 异步软件 最新版
版本号：V24.03.15.00 |
支持字库卡5代/6代、单双色5代/6代、多媒体播放器Y系列、多媒体播放器C系列、视频处理器、发送卡、接收卡(5xx程序）
|
27903 | ||
|
LedSuite 手机APP
版本号：V2.0.5/20240410 |
请扫描以下二维码下载APP：
|
7956 | ||
|
底层软件升级程序 X-WQ系列
版本号：V20240327 |
515 | |||
|
仰邦控制卡IO选节目长距离应用方案
版本号：20240112 |
801 | |||
|
X-WQ系列 规格书
版本号：20231129 |
778 | |||
|
X-WQ系列 高清图片
版本号：20231212 |
417 |
