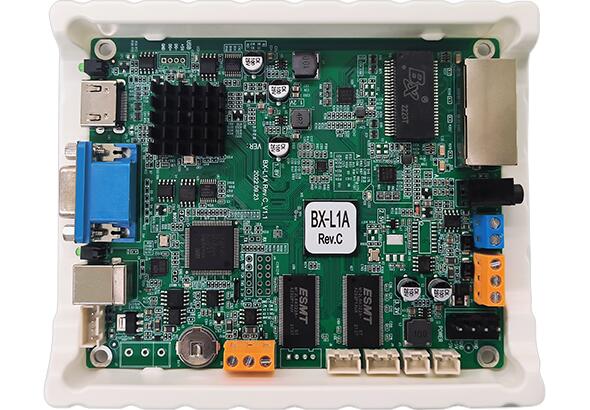

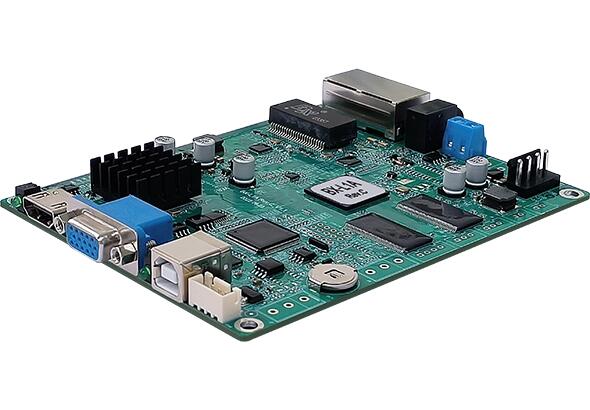

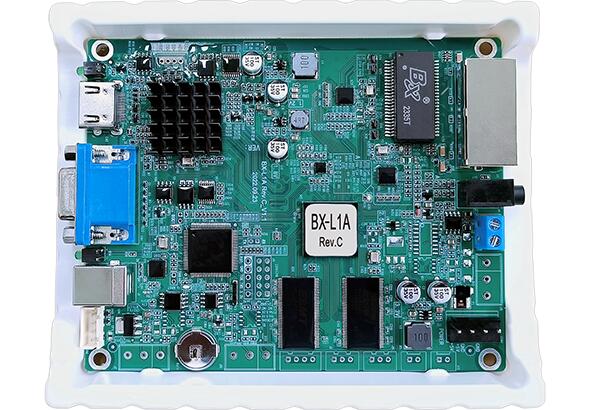

BX-L1A是一款板卡型的视频控制器。板载HDMI输入接口和VGA输入接口，其功能和性能指标相当于OVP-L1X，方便在LED显示屏内（狭小空间范围）与各种安卓盒子、智慧网关、工业主板等配套应用。
支持视频缩放；
支持HDMI视频输入或VGA信号输入；
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点；

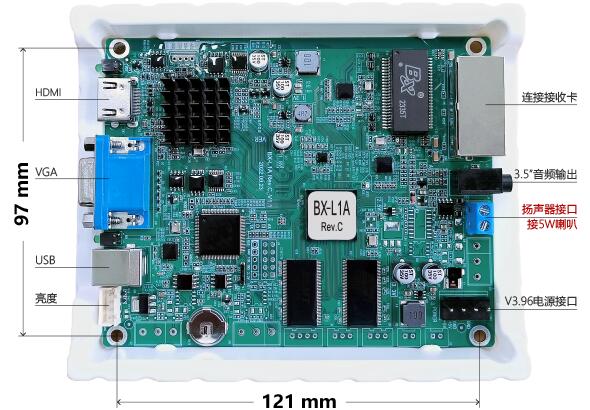

板载多种功能接口：HDMI输入+VGA输入+5W音频输出+USB配置+亮度传感器+RS485；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
支持BX-V全系列接收卡和BX-VMF多功能卡
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点
支持设备输出信号的开启和关闭；
支持自定义分辨率；
支持点对点输入与输出；
支持对输入视频源画面进行截取、局部显示；
支持输入自适应信号源分辨率；
支持输出自适应显示屏参数配置；
支持快捷灵活的色温调节；
支持输出信号热备份；
可预存8种用户模式供用户快速调用；
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级。
视频输入：支持HDMI视频信号输入和VGA信号输入，支持输入、输出分辨率任意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出。一种是通过板载5W音频输出接口，其中2芯端子支持本地5W喇叭直接接入，3.5mm音频接口支持本地功放接入；
另一种是通过千兆网线同步传输声音信号至远端屏幕，通过多功能卡的音频输出信号接入功放。
扩展功能：板载5W音频输出接口和亮度传感器接口，在诸多应用场景中，可省去多功能卡，精简系统，降低成本。

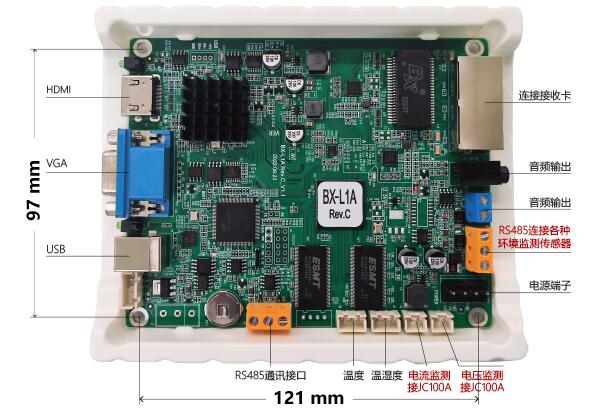

板载RS485接口（选配），便于前端设备对后级显示屏进行亮度调节、播放画面控制、开机/关机等进行命令操控。
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
| 视频输入源 | ||
|---|---|---|
| HDMI×1 | VESA标准：1920x1080@60Hz向下兼容，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@60Hz向下兼容 | |
| 视频输出端口 | ||
|---|---|---|
| NET×2 |
2千兆网口输出，通过网线连接LED显示屏，直连接收卡； 最大带载131万像素，宽度≤3840，高度≤2500； |
|
| 音频输入输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入内嵌 |
| AUDIO_OUT | 板载5W音频输出接口，其中2芯端子支持本地5W喇叭直接接入，3.5mm音频接口支持本地功放接入 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| RS485/ RS232 | RS485接口（可选配为RS232接口） | |
| 重要功能 | |
|---|---|
| 通讯功能 | 支持串口通讯，完成相关参数设置和功能配置，完成对LED显示屏的参数设置 |
| 画面截取功能 |
支持对输入视频源画面进行截取、局部显示 |
| 点对点功能 | 支持点对点信号输出模式的开启和关闭 |
| 亮度调整 | 支持100级亮度调整 |
| EDID设置 | 支持HDMI、VGA信号自定义输入分辨率 |
| VGA校正 | 支持VGA调整和VGA ADC校正 |
| 输出控制 | 支持输出信号的开启和关闭 |
| 色温调节 |
预设自然、偏暖、偏冷三种显示效果，用户亦可自定义色温 |
| 用户模式 | 支持预存≤8个用户模式，支持便捷的场景切换 |
| 热备份功能 |
支持输出画面热备份功能 |
| 工厂复位 |
支持恢复出厂设置 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对接收卡的电源端子和网口进行静电放电抗扰度检测 |
| 浪涌冲击抗扰度 |
对LED控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
