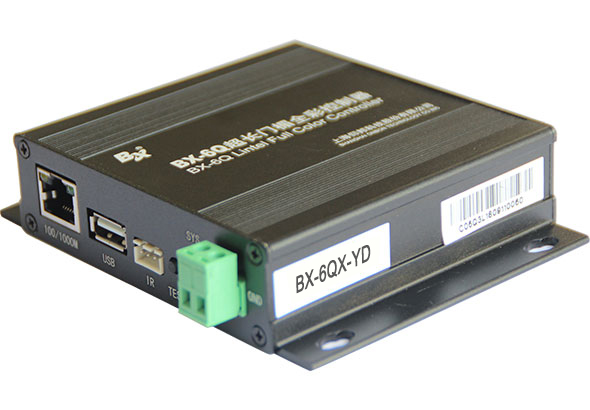

BX-6QX-YD系列是专用的智慧交通诱导屏控制器， 带载指标等同于BX-6Q3。
总像素≤384K点，宽度不限，高度≤1024；
主要应用于智慧城市道路交通诱导屏和可变标识牌/可变情报板，实时发布路况信息（光带、图形和文字）。
提供专用通讯协议和二次开发包，客户可自建信息发布平台，也可对接现有的信息发布平台。
扫一扫，“购”惊喜
BX-6QX-YD系列是专用的智慧交通诱导屏控制器， 带载指标等同于BX-6Q3。
总像素≤384K点，宽度不限，高度≤1024；
主要应用于智慧城市道路交通诱导屏和可变标识牌/可变情报板，实时发布路况信息（光带、图形和文字）。
提供专用通讯协议和二次开发包，客户可自建信息发布平台，也可对接现有的信息发布平台。
订单热线：
0512-36912677/88/99
BX-6Q系列主要应用于全彩条屏和定制项目
支持三基色。支持智能描点，便捷适配各种特殊模组和全彩模组；
支持在系统配置和修改IP；
板载标配100M网络接口、USB接口和512MB/4GB FLASH；
高刷新率，高灰度等级，画面绚丽，移动平滑。
丰富的背景效果和炫彩字幕，流畅的视频/动画播放；
支持多组动态区域，支持实时信息更新； （BX-6Q2/6Q3L/6Q3）
与BX-YY模块配套，支持中英文语音播报功能，满足项目语音需求；（必须板载RS232串口）
产品优势
⑴ 一屏一卡，安装便捷，操作简单。超高性价比；
⑵ 6Q0/6Q1/6Q2为各类LED全彩条形屏和LED广告机量身定制；
⑶ 6Q3L/6Q3为超长LED门楣全彩屏量身定制；
⑷ 6Q系列广泛应用于各种定制项目和二次开发。
产品短板
⑴ 节目发送时转换成无压缩的16bit位图，数据量大，通讯效率低，发送节目耗时长。尤其是支持长表格显示和视频片段显示时，短板更明显。
⑵ 新一代Y系列播放器Y04/Y08在LED门楣全彩屏、LED广告机和wifi/4G无线集群应用上的各项性能全面胜出6Q0/6Q1/6Q2。
Y2L/Y2/Y3将在超长LED门楣全彩屏的应用上全面胜出6Q3L/6Q3。在通用功能方面，Y系列播放器将逐步替代6Q系列产品。
⑶ 6Q系列不支持PWM驱动芯片。
USB传输距离说明：
BX-6Q0/6Q1/6Q2采用USB1.2协议，速度12Mbit/S，传输距离≤8米；
BX-6Q3L/6Q3采用USB2.0协议，速度480Mbit/S，传输距离≤5米。
BX-6Q系列推荐采用高品质单根屏蔽延长线，中间不要接头。
对开模式使用说明：
BX-6Q1/6Q2支持对开模式，能够使刷新率加倍，显示效果更好；
对开模式接线方法：控制器不是放置在屏幕长度的正中央1/2处，而是放在屏幕长度的1/4处靠近数据输入端。
对开时连接模组和控制器之间的排线长度一般不要超过3米。
| 技术参数 | |
|---|---|
| 产品状态 | 2016年6月投放市场，批量现货供应 |
| 控制点数 | 总像素≤384K点，宽度不限，H≤1024 |
| 存储容量 | 4GByte |
| 灰度等级 | ≤65536级 |
| 软件功能 | |
|---|---|
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/多种语言版本； |
| 节目数量 | 支持512个节目 |
| 区域数量 | 每个节目最多可划分32个区域 |
| 区域类型 | 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 背景效果 | 丰富的炫彩背景 |
| 字幕效果 | 丰富的立体字、渐变字、炫彩字 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单双色和三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片 不支持所有PWM芯片 不支持SM16188芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |
| 板载接口 | |
|---|---|
| 输出网口 | 1个千兆网口，连接接收卡 |
| 通讯接口 |
100M网络接口+RS232+RS485+U盘下载 板载RS232+RS485，RS232多用于连接语音模块，RS485主要用于各种环境监测传感器的接入 |
| 传感器接口 | 板载标配红外遥控头3芯座、温湿度传感器3芯座、亮度传感器4芯座 |
| 重要功能 | |
|---|---|
| 遥控器功能 | 支持节目选择、画面锁定、亮度调整、开关机、屏幕测试 |
| 传感器功能 | 支持温度、温湿度、亮度传感器和各类环境监测传感器的便捷接入和显示 |
| 亮度调节功能 | 16级亮度，支持手工调亮、分时调亮、自动调亮三种模式 |
| 远程开关功能 | 支持定时自动开关机、软件开关机、遥控开关机 |
| 天气预报功能 | 支持国内国外天气预报 |
| 环境监测功能 | 支持风速、风向、空气质量、噪声、大气压力、光照等各类环境监测传感器的便捷接入和显示 |
| 节目群发功能 | 支持节目自适应 |
| 信息实时更新 | 支持动态区域 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功能 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险； |
| 二次开发支持 | |
|---|---|
| 二次开发包 | 支持静态区域的二次开发，提供c# 、java 、VB、C++整套的开发工具。 |
| 动态区域功能 | 支持动态区域，支持信息实时更新。提供*.txt和*.bmp文件接口，便捷实现简单的二次开发。 |
| 电气参数 | |
|---|---|
| 工作电压 | 5V（4.1V～6V宽工作电压） |
| 最大功率 | ≤4W |
| 工作温度 | -40℃～80℃ |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 节目更新 | 支持U盘下载； 支持100M网络发送节目 |
| 播放控制 | 支持定时播放 |
| 管理设备 | PC、Android、ios等智能终端设备 （ios暂不支持，后期支持） |
| 远程控制 | 亮度自动调整、自动开关显示屏、系统参数配置、节目播放控制、节目发送更新 |
| 自动调亮 | 支持按照时间进行屏体亮度自动调整，或者根据环境亮度进行屏体亮度自动调整 |
| 定时开关 | 通过管理系统可集中设置 |
| 管理软件 | LedshowTW图文编辑软件（PC软件）
支持云管理：iLEDCloud信息发布云平台、 iLEDSys信息发布平台（企业版/独立布署） |
