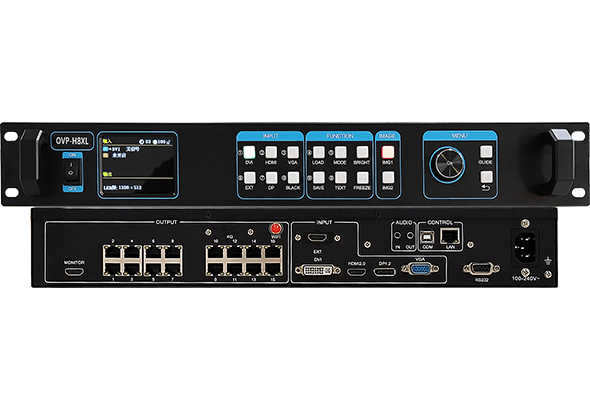

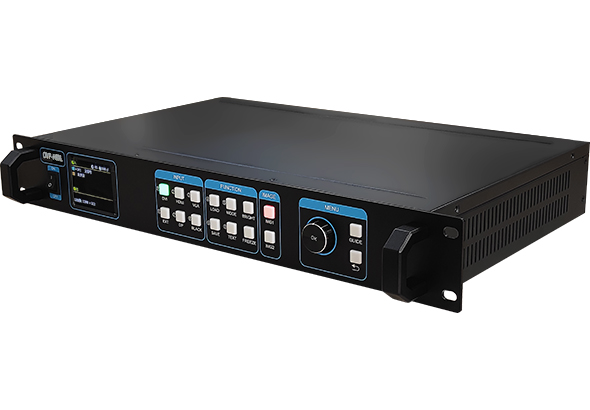

OVP-H8XL 双画面 16千兆网口

0VP-H8XL面向大型酒店、高端会议、酒吧KTV等应用领域,设备集成16千兆网口大发送,支持2画面显示和任意布局,支持多画面输出监视,并能实现监视画面瞬间无缝切换上屏显示。专为小间距LED 显示屏设计的4K图像处理和拼接技术,对于超高分辨率LED大屏可实现点对点输入和输出,有效消除图像因放大而引入的边缘锯齿现象,降低图像放大后的失焦模糊感。

最大带载1048万像素,宽度≤16000,高度≤3840;

输入接口:DP1.2*1、HDMI2.0*1、DVI*1、EXT*1、VGA*1,支持2路4Kx2K@60Hz;

标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

标配无线WiFi,支持手机APP无线控制;

标配RS232控制接口,可接入中控设备;

1.5U机箱,重量≤5KG。

订单热线:

0512-36912677/88/99



OVP产品采用设备集成发送卡设计,不仅提高可靠性,更为远程维护LED显示屏带来极大便利;
支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调节;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。



OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混合播放三种模式;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可根据客户需求,灵活选配SDI接口模块或无线同屏模块;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)



产品检测和资质认证
OVP产品通过国家强制性产品认证试验,经过安全测试和电磁兼容性测试,获得3C认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。

视频输入源
EXT×1 扩展输入端口,标配HDMI,可根据客户需求,灵活选配DVI接口、SDI接口、无线同屏模块
DVI×1  VESA标准:1920×1080@60Hz向下兼容,支持3840×2160@30Hz
HDMI×1 VESA标准:3840x2160@60Hz向下兼容,HDMI 2.0
VGA×1  VESA标准:1600×1200@75Hz向下兼容
DP×1 VESA 标准:3840×2160@60Hz向下兼容,DP1.2



视频输出端口
DVI监视×1 暂不支持
NET×16

16千兆网口输出,通过网线连接LED显示屏,直连接收卡;
最大带载1048万像素,宽度≤16000,高度≤3840;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_IN 3.5mm模拟音频输入接口
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM

USB控制接口

LAN 网络控制接口
WIFI WIFI无线控制
RS232 串口控制接口,可接入中控设备



重要功能
通讯功能 支持串口通讯,支持局域网通讯和IP地址配置,标配无线WiFi,支持手机APP无线控制,标配RS232中控接口
完成OVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置
接口扩展  支持选配3G-SDI接口,选配手机无线同屏模块
计划任务 支持输入视频源定时切换
智能导航 液晶菜单支持智能导航功能,方便用户快捷设置
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自定义和无LOGO三种选项
智能配置 支持按照LED显示屏分辨率自动完成设备参数适配
多画面功能 支持双画面显示,支持画中画与画外画显示
图像镜像功能

支持水平镜像、垂直镜像、水平垂直镜像

画面截取功能 支持对输入视频源画面进行截取、局部显示
点对点功能 支持点对点信号输出模式的开启和关闭
亮度调整 支持100级亮度调整
EDID设置 支持HDMI、DVI、DP自定义输入分辨率
VGA校正 支持VGA调整和VGA ADC校正
输出控制 支持设备输出信号的开启和关闭
色温调节

预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温

画质调节  预设明亮/柔和2种画质模式
用户模式 支持预存≤16个用户模式,支持便捷的场景切换
热备份功能

支持输入和输出画面热备份功能

工厂复位

支持设备恢复出厂设置

按键锁 支持对设备面板设置按键锁定和按键解锁状态,防止误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤50W
操控方式 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder设备配置软件、Builder APP
液晶屏   2.8”彩色液晶屏,分辨率320×240
装箱配件

3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1
USB-A-B线1.5M*1,  HDMI2.0软线1.5M*2,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1.5U标准工业机箱
尺寸 482.6mm×300mm×66.6mm
重量 ≤5KG



环境适应性

工作温度

-30℃~70℃

环境湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。

符合《GB /T13837-2012声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法》的规定要求。

骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。

骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。

试验等级4级,接触放电8KV。

符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-2》的规定要求。

浪涌冲击抗扰度

对OVP设备的电源端口进行浪涌冲击检测。

试验等级4级,测试电压4KV。

符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-5》的规定要求。

文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2017多媒体演播器

版本号:V19.05.10.00

支持发送卡多屏控制和千兆网多屏控制; 支持多屏播放模式和单屏播放模式; 支持屏幕任意角度旋转; 支持超长屏幕; 支持数据库功能
78106
底层固件升级包 OVP-H8XL

版本号:20211110

14422
OVP-H8XL 规格书

版本号:20200318

13193
OVP-H8XL 用户手册

版本号:20200107

2762
