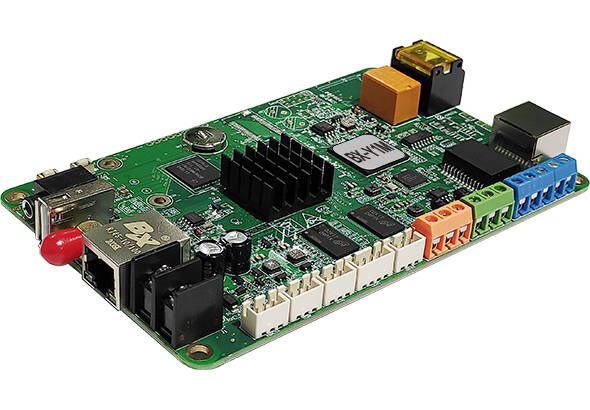

BX-Y1M

Modbus控制器,便捷适配工业设备,便捷对接DCS工业系统/环境数采仪等。支持标准Modbus协议和信息动态刷新,免二次开发。

硬件配置、带载指标和技术性能全面等同于BX-Y1A;

标配网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息,适用各种工业现场;

标配各种常规传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口;

标配100M网口+USB接口+WiFi接口+RS485串口;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX-Y1M产品专业适配Modbus工业设备和系统

符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》



Modbus控制器作为BX产品线的一个细小分支,主要包括6款型号:BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。

其中BX-Y1M主要用于全彩LED显示屏、更大像素点数、更多参量数据的应用场合。



1. 专业性强

⑴  支持Modbus协议,便捷适配Modbus工业设备/DCS工业系统/环境数采仪等。与传统应用系统对比,节省1台工业计算机, 免去复杂的二次开发;

⑵  板载网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息, 适用各种工业现场;

⑶  Modbus控制器支持主机或从机两种系统接入模式,支持Modbus协议的0x03、0x04、0x06和0x10功能码。

     主机模式表示控制器为主机,主动去获取设备数据;

     从机模式表示控制器为从机,被动接收Modbus设备传输的数据;

⑷  参量数据限制

     Modbus控制器RS485串口支持≤20个设备,Modbus控制器网口支持设备数量不限;

     BX-6X系列产品支持参量数据≤256个,BX-Y1M支持参量数据不限;

⑸  串口波特率

      BX-6X系列产品支持串口波特率:9600、57600,BX-Y1M支持更多串口波特率;

⑹  数据类型和数据运算

     数据类型支持ABCD / DCBA / BADC / CDAB四种解码顺序的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。

     数据运算支持 +、-、×、÷、%、1/n、a2等常用运算公式。

⑺  初始化设置

     根据需要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式,根据Modbus设备输入相应的ID、IP、端口、功能码、寄存器起始地址、超时时间、时间间隔、数据类型、数据高低位顺序等。

⑻  数据的显示样式

     利用Ledshow软件完成参量数据在LED屏幕上显示样式的排版设计。这个版块的人性化设计和用户操作体验,我们将会进一步开发和提升。



2. 接口丰富,工艺精良

⑴ 板载全通讯接口:100M网口+RS485/RS232+USB+WiFi接口;

⑵ 板载各种常规传感器接口和RS485环境传感器接口、继电器开关、节目选择接口;

⑶ 全系列涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

⑷  全系列采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;



3. 多重工业级品控保障,性能稳定

⑴ -40℃~80℃环境温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不断电,≤0.3%故障率;

⑷ IP群组设置,MAC冲突检测;

⑸ 涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

⑹ 隔离网络无效数据,适应繁忙复杂网络,通讯更稳定。

技术指标
产品状态 2020年3月投放市场,批量现货供应
控制点数 总像素≤600K:1024*600;(宽度≤8192, 高度≤2048)
硬件配置 1GHz双核处理器、512MB DRAM,1080P高清硬解码播放
存储容量 标配4GByte,支持USB扩展至256GB
节目数量 不限
区域数量 支持32个区域。特殊需求可定制扩展
区域类型

天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区

边框显示 区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
节目分区 支持节目任意位置和数量开窗分区,支持区域层叠,支持256级透明显示效果
OSD功能 支持32bit真彩OSD,支持视频区和图文区叠加播放,支持256级透明显示效果
显示特效  丰富的3D特技、炫彩字幕、炫动背景、炫彩边框等
移动平滑性 图文/字幕画面移动超级平滑,最大带载点数下左移速度可达180点/秒



支持播放媒体
视频格式 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频格式
音频格式 支持mp3, wav, wma, ogg, ape, acc等常见音频格式
图片格式 支持bmp, jpg, png, gif等常见图片格式
文本格式 支持txt, rtf, word, excel等



模组兼容性
适配模组 各种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC  支持行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配各种规格模组
RGB信号 支持RGB信号线序灵活定义



板载接口
显示输出接口 1个千兆网口,连接接收卡
通讯接口 板载网口和RS485串口均支持Modbus通讯协议。支持各通讯口同时发送信息,适用各种工业现场
音频接口 1路AUDIO输出
传感器接口 标配红外遥控头、亮度、温度、温湿度传感器接口,标配RS485环境传感器接口
节目选择接口 标配4位节目选择接口,支持外部信号控制16个节目切换播放
远程开关接口 板载继电器开关,支持远程开关屏幕电源
USB接口 支持U盘即插即播,也可导入播放;U盘延长线≤7.5m稳定传输



重要功能
语音播报功能 支持中英文语音播报功能,满足项目语音需求
通讯功能

支持局域网和互联网通讯,IP在线配置和群组设置,MAC冲突和IP冲突自动检测;

标配无线wifi,支持手机APP;选配4G,选配GPS;

节目播放控制 支持节目顺序播放、节目定时播放;支持紧急通知; 板载4位节目选择接口,支持外部信号控制16个节目切换播放
截屏监视功能 支持对节目播放的当前显示画面进行截屏监看
旋转显示功能 支持90°/180°/270°屏幕旋转显示功能
区域复制功能 支持区域复制功能
定时开关功能 板载继电器开关,支持软件命令开关和定时自动开关屏幕
亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
遥控器功能 支持节目点播、音量调整、亮度调整、屏幕开关机、屏幕测试等
传感器接入功能

板载红外遥控头、亮度、温度、温湿度传感器接口;

板载RS485接口,支持各类环境监测传感器和其它RS485接口传感器的便捷接入

天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
信息动态刷新

32个动态区域,支持信息动态刷新。特殊需求可定制扩展

多屏同步功能

支持多个播放器在播放相同节目信息时,保持播放画面实时同步的功能

背景音乐功能 支持节目背景音乐
网络流媒体播放 支持HLS、RTSP和RTMP协议的网络流媒体的播放
日志记录功能

包含通讯日志和节目播放日志。

每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间。

加密认证功能

支持对播放器设置通讯密码;

支持SSL/TLS加密协议,保障通讯信息安全。支持数字签名认证技术,保障素材传输正确和安全。
数据库连接功能 支持连接mySQL、SQL server格式的数据库,自动获取数据并显示
网络数据分区功能 通过服务器端URL并指定字段,动态获取JSON文件数据和JSON字段值
二次开发

定制开发:便捷适配工业设备/DCS工业系统/环境数采仪等。(节省1台工业计算机,免去复杂的二次开发)

云应用和信息安全

提供配套的专业级云平台发布软件和手机App,通过国家信息安全等级保护三级认证

具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能

具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能



系统升级和维护
固件升级功能

支持底层软件在线升级,极大方便了系统开发、维护和功能升级;为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压); 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

额定功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作; 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求; 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

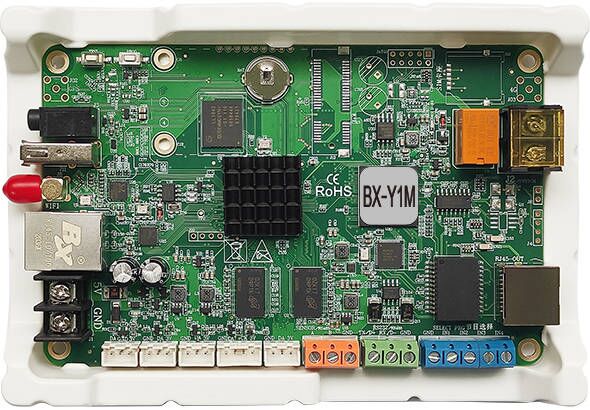

精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求,直接上屏安装

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾
