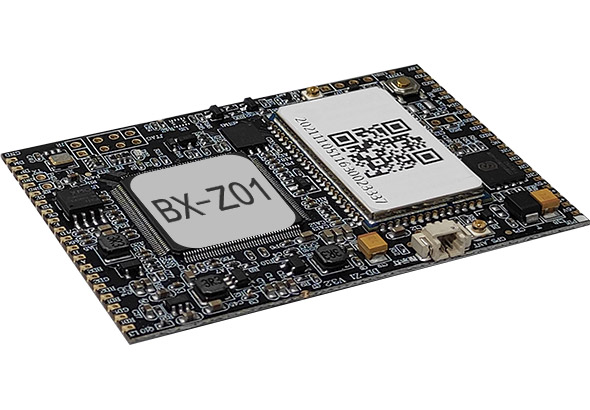

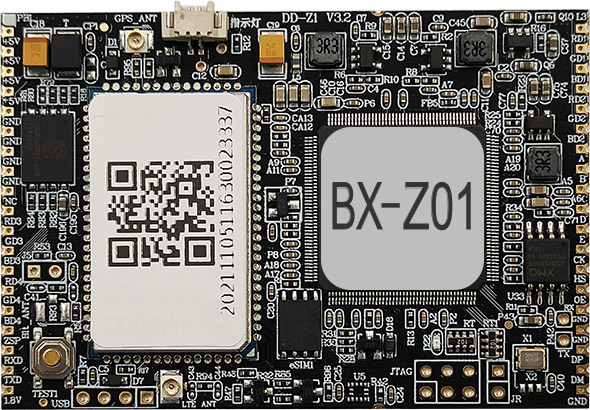

BX-Z01

专业配套智能云LED背包屏。多重工业级品控保障,采用iledbag APP,便捷支持信息集群发布和云管理。集成无线4G,集成GPS。

一屏一卡,小型超薄模块化设计,超高集成度;

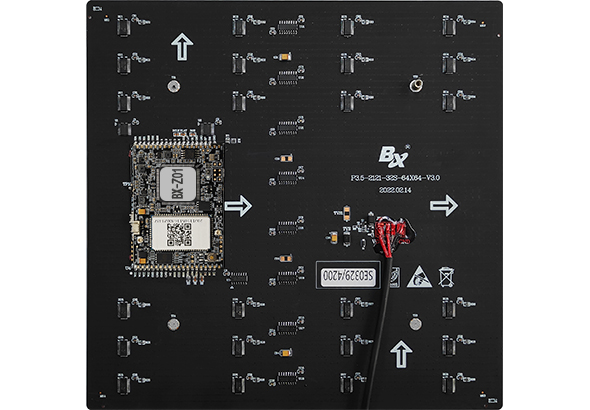

采用邮票孔贴装在显示模组背面,适用于超薄显示屏的工艺要求;

总像素≤16K点:128*128,宽度≤256,支持4组RGB数据信号,存储容量128MByte;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX产品倾心打造“多场景  ▪  全功能”LED显示屏项目专用控制器
符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

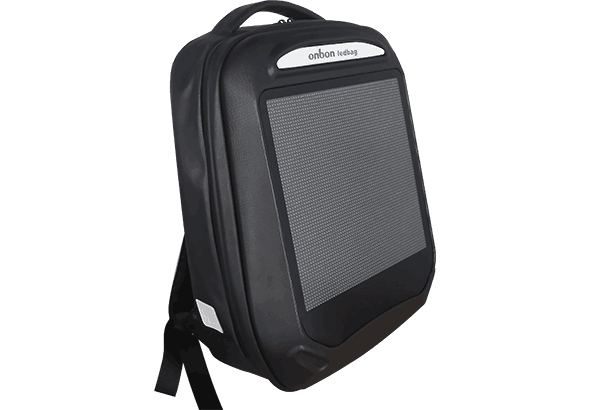

背包屏主要适用于一些特定行业服务人员的工具包或工具箱配置,安装在背包正面或外卖箱侧面,满足企业的业务宣传和品牌宣传,也能满足一些个性化展示需要。

1. 仰邦科技提供3款控制器产品,来满足不同背包屏的项目应用
⑴  BX-Z01
     专业配套无线4G通讯的智能云LED背包屏,集成4G和GPS模块。所有背包屏与iLEDCloud /iLEDSys云平台连接,采用手机APP (iledbag)便捷发送显示信息。

LED智能云背包屏适用于大型企业或互联网平台,既能满足企业的业务宣传和品牌宣传,也能兼顾对服务人员位置和背包屏工作状态的监督和管理。同时能够很好地满足LED智能云背包屏的设备运维、信息发布和信息安全。

      具有较强的硬件配置和性能,65536级灰度,支持图片和gif动画,画质表现好。
⑵  BX-C01
     专业配套WiFi版LED背包屏,支持U盘上传信息。一般适合个人使用,采用手机APP (iledbag)便捷发送显示信息。
     与BX-C08A播放器同等硬件配置和性能,65536级灰度,支持图片和视频,画质表现好。
⑶  BX-W01
     专业配套WiFi版LED背包屏,支持U盘上传信息。一般适合个人使用,采用手机APP (iledbag)便捷发送显示信息。
     与BX-C01比较,硬件配置和性能较弱,64级灰度,支持图片,画质表现略差,经济实惠。

2. 仰邦科技提供专业的iledbag App软件,便捷完成背包屏的节目编辑和信息发布
⑴  iledbag App的节目类型主要包含:文本、图片、GIF动图、炫动文字、DIY涂鸦、素材库、计分板、创意时钟等。
⑵  iledbag App软件既能满足LED智能云背包屏,也能满足U盘和WiFi通讯的单机版LED背包屏。

3. 性能稳定
⑴  -40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率;
⑵  涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

4. 资质完备
⑴  产品通过CE测试和认证,获得CE认证证书;
⑵  产品的各项技术指标通过第三方机构检测并出具检测报告。符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》;
⑶  产品控制软件通过专业软件评测中心测试并出具测试报告,获得相关的软件著作权。产品各项功能符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》;
⑷  产品通过欧盟ROHS检测,并出具检测报告。

BX产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!
BX产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念!

技术指标
产品状态 2022年6月投放市场
控制点数 总像素≤16K点:256*64,宽度≤512,支持4组RGB数据信号
存储容量 128MByte
节目数量 不限
区域数量 仅支持1个区域
区域类型

文本、图片、GIF动图、炫动文字、DIY涂鸦、素材库、计分板、创意时钟

边框显示 区域炫彩边框



支持播放媒体
视频格式 支持gif动画
图片格式 支持bmp, jpg, png, gif等图片格式
文本格式 支持txt文本



模组兼容性
适配模组 各种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、常规恒流芯片、双锁存芯片等主流LED驱动芯片,不支持PWM芯片
行译码IC  支持行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配各种规格模组
RGB信号 支持RGB信号线序灵活定义



重要功能
通讯功能

支持互联网模式。集成无线4G,集成GPS

节目播放控制 支持节目顺序播放、节目定时播放;支持紧急通知
亮度调整功能 16级亮度调整,支持两种亮度调整模式:手动调亮和分时段自动调亮
多屏同步功能

支持多个播放器在播放相同节目信息时,保持播放画面实时同步的功能

日志记录功能

包含通讯日志和节目播放日志。

每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间。

加密认证功能

支持对播放器设置通讯密码;

支持SSL/TLS加密协议,保障通讯信息安全。支持数字签名认证技术,保障素材传输正确和安全。
数据库连接功能 支持连接mySQL、SQL server格式的数据库,自动获取数据并显示
网络数据分区功能 通过服务器端URL并指定字段,动态获取JSON文件数据和JSON字段值
云应用和信息安全

支持并提供配套的专业级云平台发布软件,通过国家信息安全等级保护三级认证。

支持配套的云平台微信小程序,支持移动端设备便捷完成信息的编辑和发布,同时保障信息安全。

具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能;

具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。



系统升级和维护
平台升级维护  iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾



终端管理和自动控制
网络通讯 支持无线互联网模式
管理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目播放控制、节目发送更新、亮度自动调整
管理软件

iledbag 手机APP。基于iLEDCloud /iLEDSys信息发布平台实现云管理
