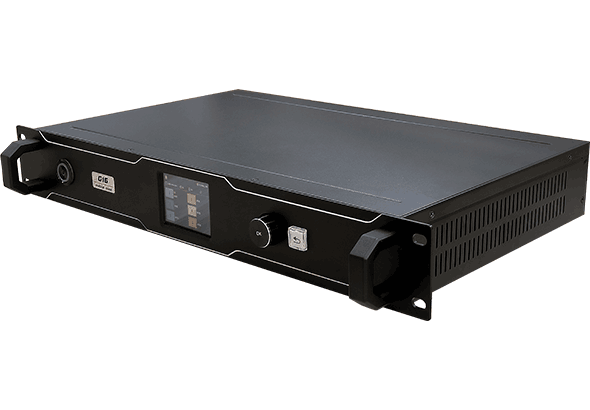

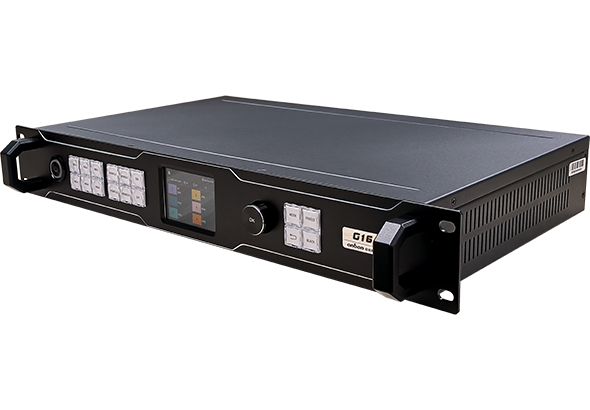

G16 六画面 16千兆网口

OVP-G16 六画面LED拼控一体设备满足4K×2K和8K×1K超高分辨率输出。设备集成16千兆网口大发送,支持6画面显示,支持高动态范围HDR10视频源输出,提供超清晰沉浸视觉体验。支持LED显示屏的远程维护。

最大带载1048万像素,宽度≤8188,高度≤8188;

输入接口:HDMI2.0*2、HDMI1.3*2、DVI*1、EXT*1,支持2路4Kx2K@60Hz;

标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

标配RS232接口,便捷接入中控设备;

标配WiFi模块,方便App调试和操控;

1.5U机箱,重量≤5.2KG。

订单热线:

0512-36912677/88/99



OVP-G功能特性
支持高动态范围HDR10视频源输出,提供超清晰沉浸视觉体验;
支持4K×2K@60Hz和8K×1K@60Hz点对点输出;(支持标准分辨率和任意自定义分辨率)

标配RS232中控接口, 标配WiFi模块,标配音频输出接口;
支持多语言菜单界面(中文、英文、俄文、越南语);
支持租赁屏的智能调屏和工作计时。

支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持输入和输出信号热备份;
可预存16种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。



-30℃~70℃ 环境温度下稳定工作
抗8KV接触放电,超强抗浪涌冲击能力,更低故障



产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过安全测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。

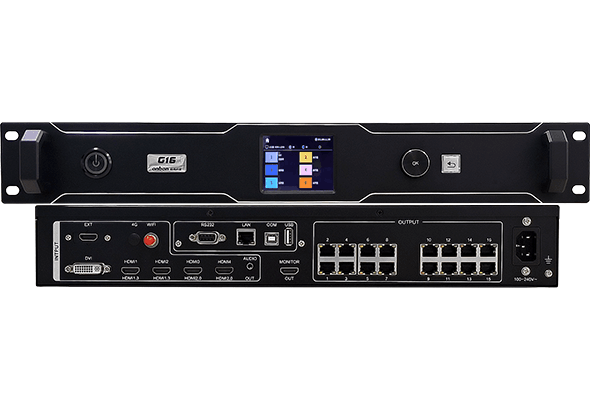

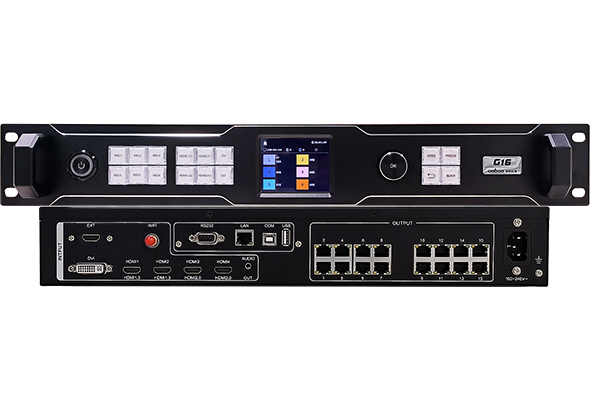

视频输入源
HDMI2.0×2 VESA标准:4K@60Hz向下兼容
HDMI1.3×2 VESA标准:2K@60Hz向下兼容
DVI×1  VESA标准:2K@60Hz向下兼容
EXT×1 扩展输入,缺省为HDMI,可选配3G SDI或无线投屏输入



视频输出端口
NET×16

16千兆网口输出,通过网线连接LED显示屏,直连接收卡;
最大带载1048万像素,宽度≤8188,高度≤8188;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM USB控制接口
LAN 网络控制接口
WIFI WIFI 支持手机App调试和操控
USB USB2.0,支持U盘插入,可导出屏幕参数文件
RS232 串口控制接口,可接入中控设备



重要功能
通讯功能 支持串口通讯,支持局域网通讯和IP地址配置,标配无线WiFi,支持手机App调试和操控,标配RS232中控接口
完成OVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置
接口扩展  支持选配3G-SDI接口,选配手机无线同屏模块
计划任务 支持输入视频源定时切换
租赁屏功能 支持租赁屏的智能调屏和工作计时
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自定义和无LOGO三种选项
智能配置 支持按照LED显示屏分辨率自动完成设备参数适配
信号快速切换 支持各信号源之间快速切换
多画面功能 支持六画面显示
图像镜像功能

支持水平镜像、垂直镜像、水平垂直镜像

画面截取功能 支持对输入视频源画面进行截取、局部显示
点对点功能 支持4K×2K@60Hz和8K×1K@60Hz点对点输出,支持任意自定义分辨率
注意:使用4K点对点输出功能时,请选择较高配置的显卡和电脑!
亮度调整 支持100级亮度调整
EDID设置 支持HDMI、DVI自定义输入分辨率
输出控制 支持设备输出信号的开启和关闭
色温调节

预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温

用户模式 支持预存≤16个用户模式,支持便捷的场景切换
热备份功能

支持输入和输出画面热备份功能

工厂复位

支持设备恢复出厂设置

工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤72W
操控方式 液晶菜单、BxSetPro调试软件
液晶屏    2.8”彩色液晶屏,分辨率320×240
装箱配件

3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1
USB-A-B线1.5M*1,  HDMI2.0软线1.5M*2,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1.5U标准工业机箱
尺寸 482.6mm×300mm×66.6mm
重量 ≤5.2KG



环境适应性

工作温度

-30℃~70℃

环境湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口进行无线电骚扰检测。

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》定义的骚扰限值。

骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。

骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口进行静电放电抗扰度检测。

试验等级4级,接触放电8KV。

符合《GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-2》的规定要求。

浪涌冲击抗扰度

对OVP设备的电源端口和网口进行浪涌冲击检测。

试验等级4级,测试电压4KV。

符合《GB/T 17626.5-2019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-5》的规定要求。
