支持MQTT物联网协议。多重工业级品控保障，便捷支持信息集群发布和云管理。功能接口丰富，集成度高，适用于项目定制和二次开发。集成无线4G。
适用于数据和图片为主的多场景标识标牌。集成4G，专配无线小屏；
支持GIF动画、图片、文本。支持矢量字库，支持信息动态刷新；
总像素≤24K点：192*128，宽度≤512，板载4组T12+2组T08+2组T75；
存储容量128MByte；（存储＞5000张JPG图片）；
标配中文语音播报功能，扬声器接口直接驱动10W喇叭；
标配各种常规传感器接口和RS485环境传感器接口、继电器开关、2位节目选择接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-Z播放器倾心打造“定制化 ▪ 大集群”无线4G小屏幕专用控制器
符合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 聚焦车载传媒屏和多场景标识标牌等无线4G小屏幕需求，打造超级爆品
⑴ 突出强化了BX控制器在4G无线小屏领域的市场竞争力
⑵ 致力硬软件和产品工艺上的深度定制配套
⑶ 新增播放日志和开关机日志，充分满足大集群显示系统的设备运维和广告监播功能
⑷ 支持iLedCloud/iLEDSys云平台和iLedCloud微信小程序，提供更多强大功能和便捷服务，保障信息安全
2. BX-Z系列产品包含：BX-Z01、BX-TAXI、BX-Z001、BX-Z08 /Z08A、BX-Z02A
⑴ BX-Z全系列产品支持文本、图片和GIF动画，不支持视频文件
⑵ Z01 /Z001 /TAXI主要用于背包屏和出租车传媒屏，带载指标≤24K点（192*128）
⑶ Z08 /Z08A /Z02A主要用于显示数据和图片为主的多场景标识标牌。带载指标≤24K点（192*128）

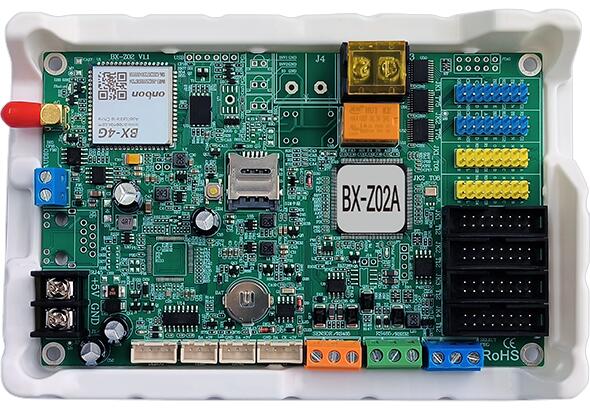

⑷ Z02A板载4组T12+2组T08+2组T75接口，灵活适配各种规格单双色和全彩LED无线小屏
⑸ Z08A /Z02A板载全功能接口，适配各类环境监测传感器；支持矢量字库；支持信息动态刷新
⑹ Z08 /Z08A /Z02A支持中文语音播报功能，满足项目语音需求。板载音频输出接口，支持10W喇叭直接接入
3. 性能稳定
⑴ -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率
⑵ 全系列电路板涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
⑶ 裸板播放器全系列采用塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏
⑷ 通讯稳定不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计
4. 资质完备
⑴ 全系列产品通过CE、CQC测试和认证，获得CE、CQC认证证书
⑵ 全系列产品的各项技术指标通过第三方机构检测并出具检测报告。符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
⑶ 全系列控制软件通过专业软件评测中心测试并出具测试报告，获得相关的软件著作权。产品各项功能符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
⑷ 全系列产品通过欧盟ROHS检测，并出具检测报告
⑸ iLedCloud信息发布云平台通过国家信息安全等级保护三级认证，获得认证证书
5. 信息安全
⑴ 支持日志记录功能，包含通讯日志和节目播放日志
⑵ 支持节目播放截屏监视功能
⑶ 支持 SSL/TLS 加密协议，保障通讯信息安全。 支持数字签名认证技术，保障素材传输正确和安全
⑷ 支持iLEDCloud/iLEDSys信息发布云平台（国家等保三级认证），具备严格的节目审核管控体系
⑸ 支持iLEDCloud微信小程序，支持移动端设备便捷完成信息的编辑和发布，同时保障信息安全
6. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发
BX-Z播放器以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位！
BX-Z播放器延续了仰邦科技“激情 创新 定义完美显示”和“匠心 品位 恒久”的产品理念！
| 技术指标 | |
|---|---|
| 产品状态 | 2022年11月投放市场 |
| 控制点数 | 总像素≤24K点：192*128，宽度≤512 |
| 存储容量 | 128MByte；（存储＞5000张JPG图片） |
| 节目数量 | 8个 |
| 区域数量 | 支持16个区域。 |
| 区域类型 |
天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 支持播放媒体 | |
|---|---|
| 视频格式 | 支持gif动画 |
| 图片格式 | 支持bmp, jpg, png, gif等图片格式 |
| 文本格式 | 支持txt文本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点，适配各种规格模组 |
| RGB信号 | 支持RGB信号线序灵活定义 |

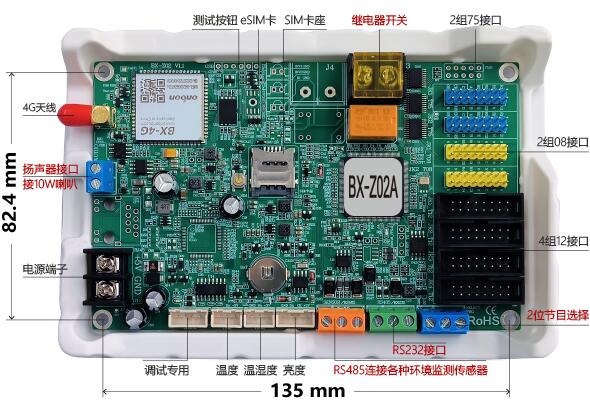

| 板载接口 | |
|---|---|
| 显示输出接口 | 4组T12+2组T08+2组T75 |
| 通讯接口 | 无线4G+RS232串口 |
| 音频接口 | 板载10W音频输出接口，2芯端子支持10W喇叭直接接入 |
| 传感器接口 | 支持亮度、温度、温湿度传感器的便捷接入和显示 支持各类环境监测传感器的便捷接入 |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 重要功能 | |
|---|---|
| 通讯功能 |
支持MQTT物联网协议；集成无线4G |
| 网络自检 | IP在线配置和群组设置，MAC冲突和IP冲突自动检测 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放 板载2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件命令开关和定时自动开关屏幕 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 常规传感器 | 标配亮度、温度、温湿度传感器接口 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、土壤等各类传感器 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 | 支持矢量字库，支持16个动态区域，支持信息实时刷新 |
| 语音播报功能 | 支持中文语音播报，满足项目语音需求 |
| 多屏同步功能 |
支持多个播放器在播放相同节目信息时，保持播放画面实时同步的功能 |
| 日志记录功能 |
包含通讯日志和节目播放日志 每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间 |
| 加密认证功能 | 支持对播放器设置通讯密码； 支持SSL/TLS加密协议，保障通讯信息安全。支持数字签名认证技术，保障素材传输正确和安全 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户的个性化定制 |
| 云应用和信息安全 |
提供配套的专业级云平台发布软件和手机App，通过国家信息安全等级保护三级认证 具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能 具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功能 |
支持底层软件在线升级，极大方便了系统开发、维护和功能升级；为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压）； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 额定功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持无线互联网模式 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目播放控制、节目发送更新、亮度自动调整、定时开关显示屏 |
| 管理软件 |
支持云管理：iLEDCloud信息发布云平台、iLEDSys信息发布平台（企业版/独立布署） |
