BX-Y001

专业配套出租车载LED后窗透明屏,满足小型透明屏和贴膜屏在各种场景下的配套应用。多重工业级品控保障,超强图像解码性能,便捷支持网络控制、信息集群发布和云管理。标配wifi,支持手机APP; 选配BX-4G01,选配GPS。

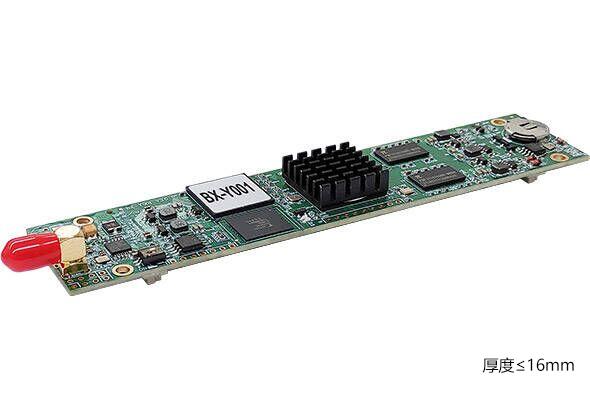

一屏一卡,小型化设计,超高集成度。 板厚≤16mm;

硬件配置、带载指标和技术性能全面等同于BX-Y08A;

总像素≤128K点(与驱动芯片和扫描方式相关),支持16组RGB数据信号,存储容量4GByte;

板载2个60pin高密度连接器(母座),包含数据显示接口、通讯接口和各种外设扩展接口;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX-Y001播放器专业配套出租车载LED后窗透明屏
符合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》



1. 小型化设计,超高集成度
⑴  硬件配置、带载指标和技术性能全面等同于BX-Y08A;

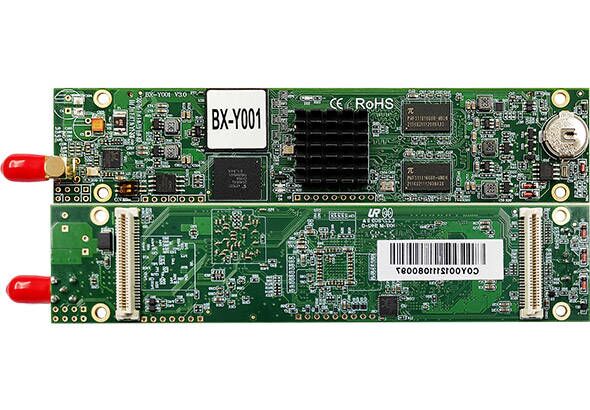

⑵  采用10层PCB,版面尺寸148.5×32mm
⑶  采用2组60pin工业级板对板高密度接插件接口,四角与HUB镙柱锁紧,防尘防震,具有高稳定性和高可靠性;



2. 扩展接口丰富
BX-Y001播放器板载2个60pin高密度连接器(母座),包含数据显示接口、通讯接口和各种外设扩展接口:
⑴ 支持16组RGB显示数据信号;
⑵ 支持全通讯扩展接口
    板载标配无线wifi,支持手机APP;
    支持100M网口扩展;
    支持RS232/RS485串口扩展;
    支持2组USB扩展信号,其中1组可用于4G通讯接口,配套BX-4G01;
⑶ 支持亮度、温度、温湿度传感器扩展接口;
⑷ 支持立体声音频输出信号。选配中英文语音播报功能,满足项目语音需求;
⑸ 支持倒车/刹车/左转灯/右转灯等行车信号接入;
⑹ 支持各种工作指示灯接口扩展。

3. 多重工业级品控保障,性能稳定
⑴ -40℃~80℃环境温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不断电,≤0.3%故障率;
⑷ IP群组设置,MAC冲突检测;
⑸ 涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

技术指标
产品状态 2020年12月投放市场,批量现货供应
控制点数 总像素≤128K点(与驱动芯片和扫描方式相关),支持16-20组RGB数据信号
硬件配置 1GHz双核处理器、512MB DRAM,1080P高清硬解码播放
存储容量 标配4GByte
节目数量 不限
区域数量 支持32个区域。特殊需求可定制扩展
区域类型

天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区

边框显示 区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
节目分区 支持节目任意位置和数量开窗分区,支持区域层叠,支持256级透明显示效果
OSD功能 支持32bit真彩OSD,支持视频区和图文区叠加播放,支持256级透明显示效果
显示特效  丰富的3D特技、炫彩字幕、炫动背景、炫彩边框等
移动平滑性 图文/字幕画面移动超级平滑,最大带载点数下左移速度可达180点/秒



支持播放媒体
视频格式 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频格式
音频格式 支持mp3, wav, wma, ogg, ape, acc等常见音频格式
图片格式 支持bmp, jpg, png, gif等常见图片格式
文本格式 支持txt, rtf, word, excel等



模组兼容性
适配模组 各种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC  支持行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配各种规格模组
RGB信号 支持RGB信号线序灵活定义



扩展接口
显示数据信号 支持16-20组RGB数据信号
扩展通讯接口 支持100M网口扩展,支持RS232/RS485串口扩展,支持BX-4G01配套
扩展音频接口 支持立体声音频输出信号
扩展传感器接口 支持亮度、温度、温湿度传感器接入
扩展节目选择接口 标配4位节目选择接口,支持外部信号控制16个节目切换播放。亦可用作“倒车/刹车/左转灯/右转灯”等行车信号接入
扩展USB接口 支持U盘即插即播,也可导入播放;U盘延长线≤7.5m稳定传输
其它扩展接口 支持各种工作指示灯



重要功能
语音播报功能 选配支持中英文语音播报功能,满足项目语音需求;
通讯功能

支持局域网和互联网通讯,IP在线配置和群组设置,MAC冲突和IP冲突自动检测;

标配无线wifi,支持手机APP;选配BX-4G01,选配GPS。

节目播放控制 支持节目顺序播放、节目定时播放;支持紧急通知; 板载4位节目选择接口,支持外部信号控制16个节目切换播放
截屏监视功能 支持对节目播放的当前显示画面进行截屏监看
旋转显示功能 支持90°/180°/270°屏幕旋转显示功能
区域复制功能 支持区域复制功能
亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
传感器接入功能

通过扩展传感器接口,支持亮度、温度、温湿度传感器接入

天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
信息动态刷新

支持32个动态区域,支持信息实时刷新

多屏同步功能

支持多个播放器在播放相同节目信息时,保持播放画面实时同步的功能

背景音乐功能 支持节目背景音乐
网络流媒体播放 支持HLS、RTSP和RTMP协议的网络流媒体的播放
日志记录功能

包含通讯日志和节目播放日志。

每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间。

加密认证功能

支持对播放器设置通讯密码;

支持SSL/TLS加密协议,保障通讯信息安全。支持数字签名认证技术,保障素材传输正确和安全。
数据库连接功能 支持连接mySQL、SQL server格式的数据库,自动获取数据并显示
网络数据分区功能 通过服务器端URL并指定字段,动态获取JSON文件数据和JSON字段值
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等;

支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户个性定制功能的开发和拓展。

云应用和信息安全

支持并提供配套的专业级云平台发布软件,通过国家信息安全等级保护三级认证。

支持配套的云平台微信小程序,支持移动端设备便捷完成信息的编辑和发布,同时保障信息安全。

具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能;

具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。



系统升级和维护
平台升级维护  iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾



终端管理和自动控制
网络通讯 支持局域网和互联网
管理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目播放控制、节目发送更新、亮度自动调整、定时开关显示屏
管理软件

Ledshow Suite(PC软件)、LedSuite 手机APP
支持云管理:iLEDCloud信息发布云平台、iLEDSys信息发布平台(企业版/独立布署)
