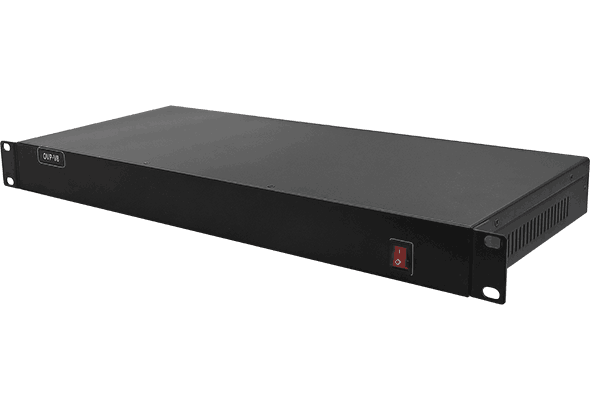

OVP-V8发送控制器

OVP-V8是一款8千兆网口外置发送器,最大带载524万像素。等同于4张发送卡级联,性价比极高。

支持自定义分辨率

带载面积灵活,最大宽度3840点,最大高度3840点

支持网口之间热备份

支持发送器之间热备份

订单热线:

0512-36912677/88/99



结构美观,安装便捷;
等同于4张发送卡级联,性价比极高;
8网口最大带载524万像素输出,单个网口最大带载65万像素点;
带载面积灵活,最大宽度3840点,最大高度3840点,应用范围极广;
网口之间支持显示内容热备份,发送器之间可相互支持热备份;

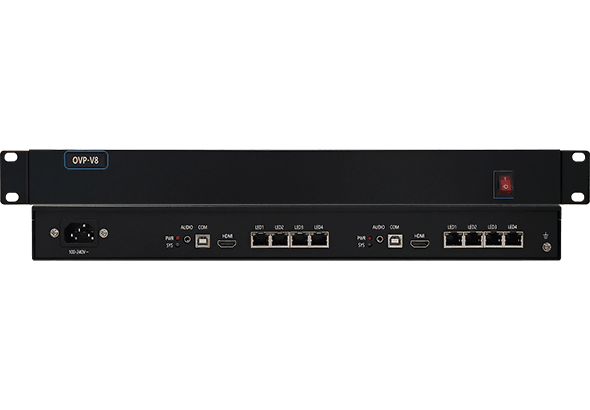

接口丰富:1路HDMI接口、1路音频信号输入接口、USB接口;
用户至上,体验为王,傻瓜操作,无需培训;
支持底层固件在线升级,极大方便了系统开发、维护和功能升级。

技术指标
产品状态 2023年8月批量下线
控制点数 最大带载≤524万像素@60Hz; 最大宽度3840点,最大高度3840点(最小控制点数32x32)
灰度等级 ≤65536级



通信传输
接收设备 支持BX-V全系列接收卡和BX-VMF多功能卡
通信距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长)
传输设备 千兆光纤收发器和千兆光纤交换机



视频源输入
视频输入接口 HDMI
输入分辨率 支持任意输入分辨率
视频源帧率 标准60Hz,可自动适应帧率



音频输入接口
AUDIO HDMI音频输入、3.5mm模拟音频输入接口



千兆网口输出
网口数量 8个千兆网口
网口带载指标 最大带载524万像素输出,单个网口最大带载65万像素点
网口拼接 8个千兆网口输出,支持上下、左右任意拼接
数据传输格式 按照千兆网络的帧格式,并附加CRC校验



控制接口
COM USB控制接口



重要功能
参数配置功能 通过USB接口线,实现发送控制器参数配置
实时参数调整 支持
亮度色温调整 支持
智能侦测系统 支持HDMI视频接口信息检测
板载实时时钟 支持
多屏设置功能 支持同时控制不同规格的多个显示屏
后台播放功能  支持(扩展模式)
音频传输功能 支持
网络误码监测 监测发送控制器与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断



系统升级和维护
配置文件回读 支持回读发送控制器存储的配置信息,支持回读发送控制器的固件程序版本
固件在线升级

支持底层固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤35W
操控方式 LedshowTV演播器软件
装箱配件

3Pin主机电源线1.5M*1,  USB-A-B线1.5M*1,  HDMI2.0软线1.5M*1

机箱 金刚黑 铝面板 1U标准工业机箱
尺寸 482.6mm×230mm×44mm
重量 ≤3.8KG



环境适应性

工作温度

-30℃~70℃

环境湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。

符合《GB /T13837-2012声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法》的规定要求。

骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。

骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。

试验等级4级,接触放电8KV。

符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-2》的规定要求。

浪涌冲击抗扰度

对OVP设备的电源端口进行浪涌冲击检测。

试验等级4级,测试电压4KV。

符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-5》的规定要求。
