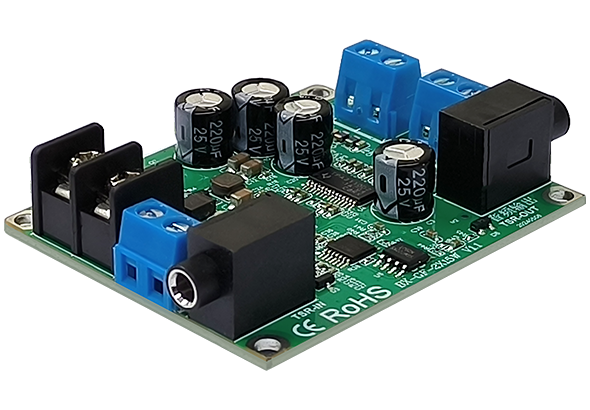

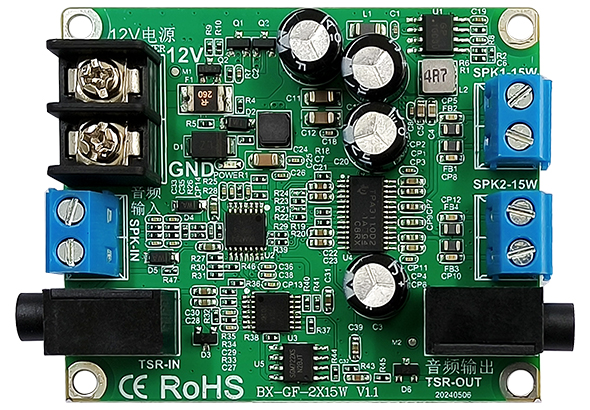

BX-GF-2x15W 模块

支持双路15W喇叭输出,支持3.5mm音频座模拟输入,可接Y系列播放器等有3.5mm音频座模拟输出的设备。支持D类差分输入,可接具有喇叭输出接口的控制卡。安装使用方便,抗震动能力强。

双路15W喇叭输出,可以驱动两只4姆20W 喇叭,或者两只8姆15W喇叭。

一路3.5mm音频座模拟输出,用以接入客户更大功率功放。

支持3.5mm音频座模拟输入,可以配接我司Y系列播放器等有3.5mm音频座模拟输出的设备。

支持D类差分输入,可以配接我司具有喇叭输出接口的控制卡。

防反接设计,供电反接时无效,但是不会烧毁设备。恢复正常接线后仍可正常工作。

订单热线:

0512-36912677/88/99

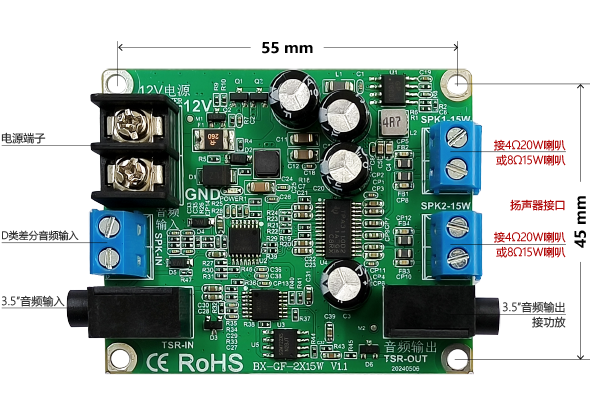

1. D 类差分输入接口
支持D类差分喇叭驱动输入,经过模拟转换、增益调理网络后,进行D类功率放大,提供两个喇叭驱动接口。
该接口的目的,是对原本3W的D类喇叭驱动接口信号,继续放大至两路15W输出。



2. 3.5mm 音频座模拟输入接口
支持3.5mm音频座模拟信号输入,经增益调理网络后,进行D类功率放大,输出至两个喇叭驱动接口。


3. D 类差分输出(喇叭)接口
提供两个喇叭驱动接口,可以驱动两个4欧姆20W喇叭,或者两个8欧姆15W 喇叭。



4. 3.5mm 音频座模拟输出接口
支持 3.5mm 音频座模拟信号输出,以方便用户接入大功率功放。



5. 供电输入保护
有供电防反接设计,供电反接时无效,但是不会烧毁设备。恢复正常接线后仍可正常工作。

文件名称 技术说明 下载次数 下载 网盘下载
BX-GF-2X15W 专用音频功放板 规格书

版本号:20240520

107
