双核超强性能，超长超大带载，各类智慧交通屏和信息动态刷新屏等复杂项目专用控制器。 全功能设计，网络适配性强，强烈推荐在大型集群项目和复杂网络环境中使用。
支持256级灰度，32MByte存储容量。不支持USB接口；
支持视频动画，大幅提升全彩显示效果；
板载100M网口+RS232+RS485+WiFi接口；选配无线wifi，支持手机APP；
板载各类传感器接口，板载继电器开关，板载4位节目选择接口；
选配BX-4Gm模块，支持4G无线通讯；
选配BX-YYm模块，支持中英文语音播报；
选配BX-RF433遥控器套件，支持150m长距离遥控；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
新六代图文控制器，“多场景 ▪ 全功能”，大工程LED显示屏项目专用控制器
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》
最简单的屏，显示最美的画面
用新六代控制器，LED显示屏更绚丽
新六代图文控制器硬软件全面升级
全系列支持64/256级灰度，支持视频动画，8/32MByte存储容量
⑴ 6MPro包含4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。支持64级灰度，8MBtye存储容量，大幅提升画面左移速度，大幅提升全彩显示效果
6MPro标配网络增强功能
⑵ 6EXPro包含4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。支持256级灰度，32MBtye存储容量，大幅提升全彩显示效果
新增6E0XPro，替代6M3P/6M4P
⑶ 新增X-6EXPro双核WiFi控制器，包含3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，支持视频动画，32MBtye存储容量
⑷ 新增X-VQ双核WiFi控制器，包含6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，支持视频动画，32MBtye存储容量
⑸ X-WQ单核WiFi控制器全面升级
板载多组T12或75接口，主用于中小型单双色屏和全彩屏
支持64级灰度，支持视频动画，4MB存储容量
⑹ 6KPro、6XPro、6APro&4G都将大幅提升显示效果，提升性能指标
新六代产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位！
新六代产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念！
| 技术参数 | |
|---|---|
| 产品状态 | 2024年9月投放市场 |
| 控制点数 |
512K点；宽度≤2048 |
| 显示模式 | 2048*256 |
| 存储容量 | 32MByte |
| 节目数量 | 支持256个节目。特殊需求可定制扩展 |
| 区域数量 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、炫彩字、素材区、农历区、时间区、模拟表盘区、正负计时区、传感器区、语音区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 显示效果 | |
|---|---|
| 移动平滑性 | 文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失； |
| 画面稳定性 | 支持画面移动速度任意调节； 刷新率高，画面稳定； 通讯无黑屏； |
| 最佳视效带载宽度 | 在最大宽度下均能保证最佳视效 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持各种行译码芯片和无译码模组 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |

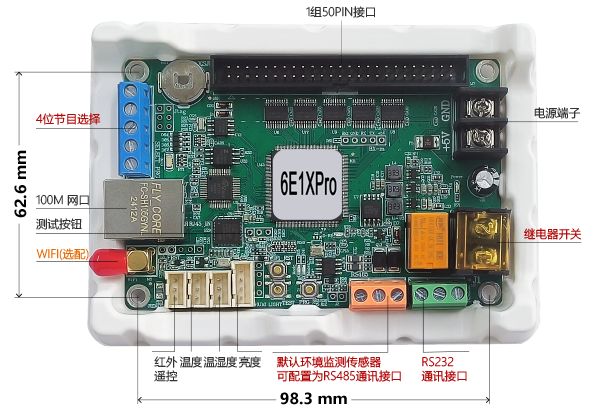

| 板载接口 | |
|---|---|
| 显示接口 | 1组50PIN接口 |
| 通讯接口 | 板载100M网口+RS232+RS485+WiFi接口；RS232通讯距离≤200m |
| 传感器接口 |
标配亮度、温度、温湿度传感器接口，标配RS485环境传感器接口、红外遥控头接口 |
| 节目选择接口 | 标配4位节目选择接口，支持外部信号控制16个节目切换播放；可通过IO管脚配置满足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 重要功能 | |
|---|---|
| 通讯功能 |
支持单机直连、局域网和互联网通讯，支持RS232和RS485串行通讯 |
| 通讯加密算法与信息安全策略 | 采用先进的通讯加密算法与信息安全策略。⑴ 采用无操作系统设计，不支持远程登录；⑵ 采用自定义通讯协议； ⑶ 装载全新的通讯加密算法。每个控制器均可设置独立的32位通讯密码，采用安全性非常高的SHA256算法与自定义算法进行组合。设置密码后，控制器仅支持加密通讯。密码错误的情况下，拒绝所有非法连接。 |
| 网络自检 | IP在线配置和群组设置，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据，适应繁忙复杂网络（含较多摄像头），通讯更稳定 |
| 节目群发功能 | 支持不同屏幕的节目自适应发布 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放 标配4位节目选择接口，支持外部信号控制16个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看功能 |
| 继电器开关 | 板载继电器开关，支持软件命令开关和定时自动开关屏幕 |
| 作战时间 | 支持作战时间显示功能。适用于军工装备和作战指挥系统的各种配套显示 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 遥控器功能 | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 常规传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、土壤等各类传感器 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 | 支持32个动态区域，支持信息实时刷新 |
| 语音播报功能 | 选配YYm模块，支持中英文语音播报。可同步播报显示内容，也可独立播报其它内容 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户的个性化定制 |
| 云应用和信息安全 |
提供配套的专业级云平台发布软件和手机App，通过国家信息安全等级保护三级认证 具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能 具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级功能 | 支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装； |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏 |
| 节目群发 | 支持不同屏幕的节目自适应发布 |
| 管理软件 |
Ledshow Suite图文编辑软件（PC软件） |
