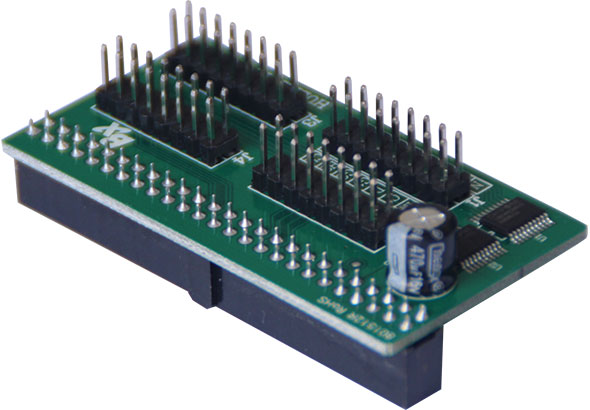

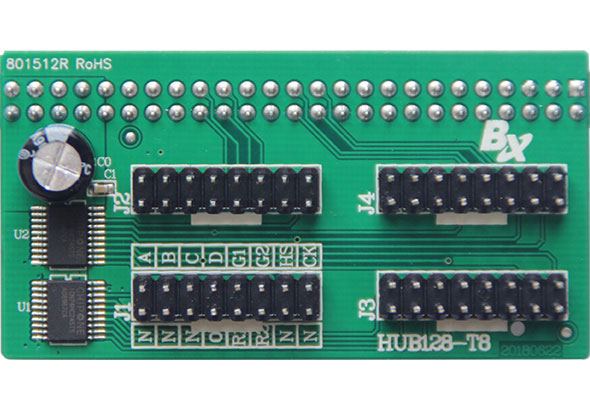

4组T08接口,最大高度128行
采用背插连接,结构紧凑,省去1根50PIN双排线。
4组T08接口,最大高度128行
采用背插连接,结构紧凑,省去1根50PIN双排线。
订单热线:
0512-36912677/88/99
单双色LED显示模组常用T8和T12接口:
T08接口定义 2 A B C D G0 G1 HS CK 16
1 N N N O R0 R1 N N 15
T12接口定义 2 A B C CK HS R G D 16
1 O N N N N N N N 15
三基色LED显示模组常用T75接口:
T75接口定义 2 G1 N G2 E B D HS N 16
1 R1 B1 R2 B2 A C CK O 15
物理说明 N=地(GND),HS=锁存,CK=时钟,O=使能(OE)
R=红色数据,G=绿色数据,A/B/C/D/E=行信号
在制作中大面积显示屏时,建议从电源端引线对HUB板直接供电,以充分保障HUB板的输出信号质量。对于超长LED显示屏的信号级联能力将大有好处!
