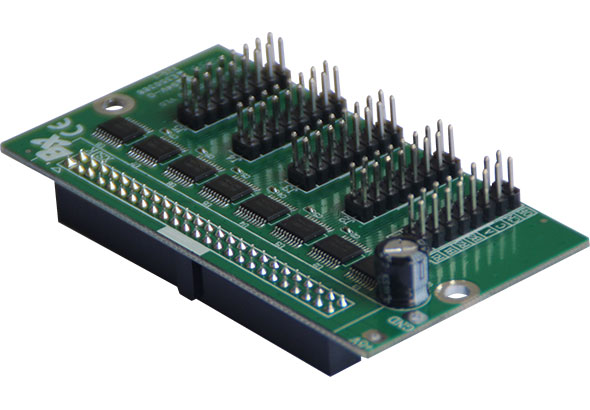

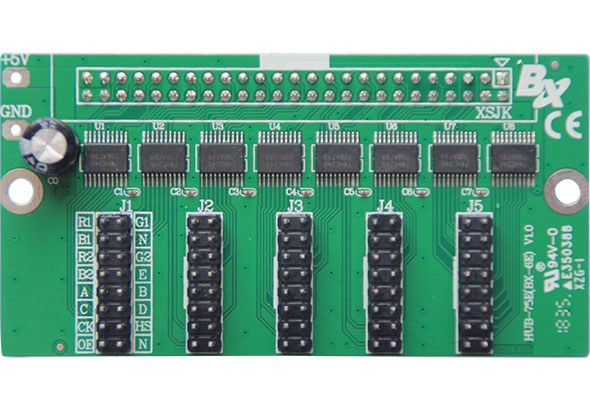

HUB-75E(BX-6E)背插 全彩模组配套

5组T75接口,32扫时最大高度320行

订单热线:

0512-36912677/88/99



单双色LED显示模组常用T8和T12接口:

T08接口定义   2  A  B  C  D  G0  G1  HS  CK  16

                      1  N  N  N  O  R0  R1  N   N   15

T12接口定义  2  A  B  C  CK  HS  R  G  D  16

                      1  O  N  N  N   N  N  N  N   15



三基色LED显示模组常用T75接口:

T75接口定义  2  G1   N  G2  E   B  D  HS  N  16

                      1  R1  B1  R2  B2  A  C  CK  O  15



物理说明     N=地(GND),HS=锁存,CK=时钟,O=使能(OE)

                   R=红色数据,G=绿色数据,A/B/C/D/E=行信号



在制作中大面积显示屏时,建议从电源端引线对HUB板直接供电,以充分保障HUB板的输出信号质量。对于超长LED显示屏的信号级联能力将大有好处!
