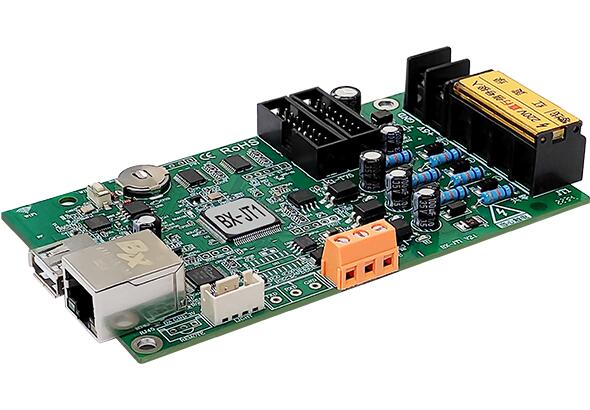

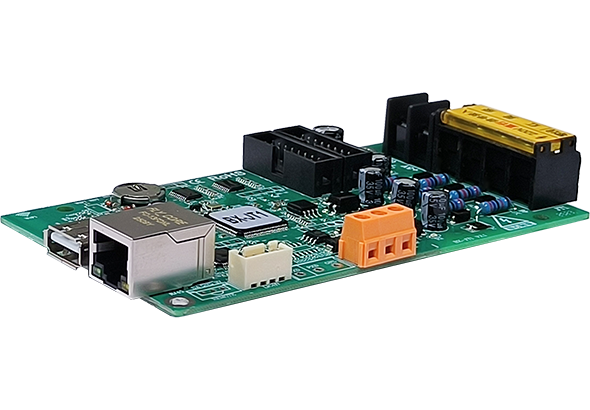

BX-JT1 交通信号屏控制器

专业配套LED交通信号屏,满足倒计时和综合信息显示。遵从GA/T508-2014《道路交通信号倒计时显示器》国家标准,智能全自动跟随交通信号灯状态,无缝对接各种品牌交通信号机,免二次开发。

隔离网络无效数据,适应繁忙复杂网络,通讯更稳定

板载标配100M网口+RS485+RS232+USB通讯接口,选配wifi,选配4Gm,选配YYm

板载1组T12和1组T75显示接口,支持横屏竖接(Z型连线)功能,灵活扩展带载高度

支持3路220V交通灯信号接入,支持1组直行信号灯,多用于人行道口

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率

订单热线:

0512-36912677/88/99



BX-JT产品专业配套LED交通信号屏,满足倒计时和综合信息显示
遵从GA/T508-2014《道路交通信号倒计时显示器》国家标准
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1.  专业性强
⑴  智能全自动跟随交通信号灯状态,无缝对接各种品牌交通信号机,免二次开发;
⑵  JT1支持3路220V交通灯信号接入,支持1组直行信号灯,多用于人行道口;
     JT3支持9路220V交通灯信号接入,支持直行+左转+右转3组信号灯,适用于各种复杂交通道口;
⑶  支持两种系统接入模式:
     A. 通过信号灯专用接口直连接入220V交通灯信号,自动跟随交通信号灯变化,切换相应的LED信息显示。即接即用,免去与各种交通信号机通讯协议的适配开发。
     B. 通过100M网口或RS485接口与交通信号机连接,适配通讯协议,接收信号机指令切换相应的LED信息显示。
⑷  支持智能描点,便捷适配各种特殊模组和全彩模组。支持横屏竖接(Z型连线)功能,灵活扩展带载高度。



2.  接口丰富,工艺精良
⑴ 板载全通讯接口:100M网口+RS232+RS485+USB+WiFi接口;选配无线wifi,支持手机APP;

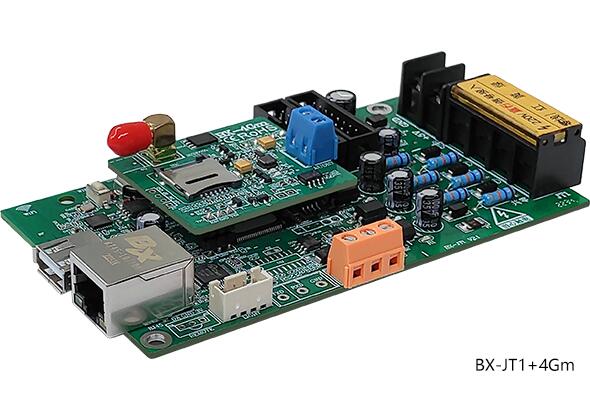

⑵ 选配BX-4Gm模块,支持4G无线通讯+中文语音播报;

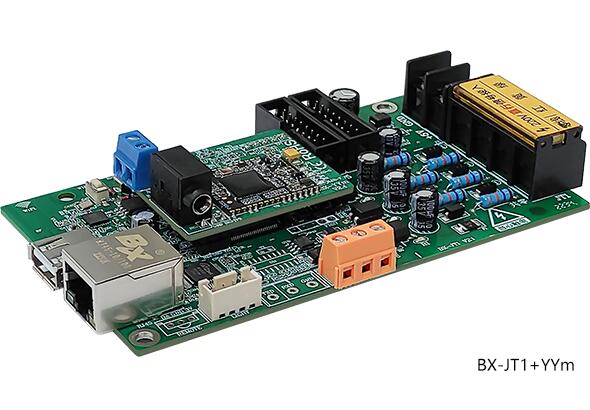

⑶ 选配BX-YYm模块,支持中英文语音播报功能,满足项目语音需求;
⑷ 板载亮度传感器接口,支持自动调亮和分时调亮;
⑸ 全系列涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;
⑹ 全系列采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;


3.  多重工业级品控保障,性能稳定
⑴ -40℃~80℃环境温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不断电,≤0.3%故障率;
⑷ IP群组设置,MAC冲突检测;
⑸ U盘超强识读,U盘延长线≤15m稳定传输;
⑹ 隔离网络无效数据,适应繁忙复杂网络,通讯更稳定。

技术参数
产品状态 新版2022年4月投放市场,批量现货供应
控制点数

单色128K/双色96K/三基色64K点,宽度≤2048; 单双色屏高度≤384点,全彩屏高度≤768点

存储容量 4MByte
节目数量 支持128个节目。特殊需求可定制扩展
区域数量 支持24个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



模组兼容性
适配模组 各种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点

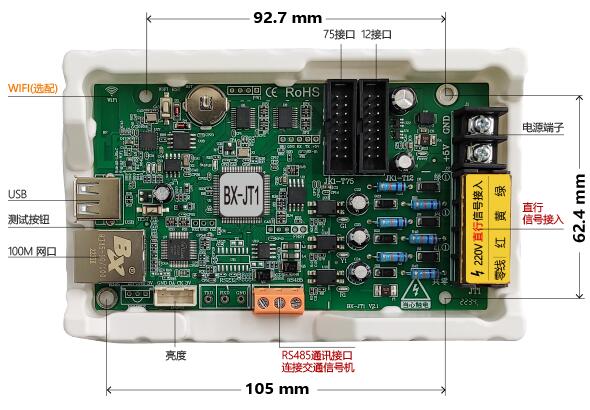

板载接口
显示接口 1组T12+1组T75,支持横屏竖接(Z型连线)功能,灵活扩展带载高度
通讯接口 板载100M网口+RS232+RS485+USB+WiFi接口;选配wifi,支持手机APP
传感器接口

板载亮度传感器接口、RS485环境传感器接口、红外遥控头接口

信号灯专用接口 支持3路220V交通灯信号接入,支持1组直行信号灯,多用于人行道口



重要功能
通讯功能

支持局域网和互联网通讯,支持RS485串行通讯; 支持U盘下载,U盘延长线≤7.5m稳定传输

选配无线wifi,支持手机APP,满足无线局域网络应用; 选配4Gm模块,支持4G无线通讯

网络自检 IP在线配置和群组设置,MAC冲突和IP冲突自动检测
网络增强 隔离网络无效数据,适应繁忙复杂网络(含较多摄像头),通讯更稳定
节目群发功能 支持不同屏幕的节目自适应发布
节目切换控制

两种节目切换控制模式

 直接接入220V交通灯信号,智能全自动跟随交通信号灯状态,切换相应的LED信息显示

 通过RS485接口或100M网口与交通信号机连接,接收信号机指令切换相应的LED信息显示

亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
亮度传感器 支持亮度传感器的便捷接入
天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
语音播报功能 选配YYm模块,支持中英文语音播报。可同步播报显示内容,也可独立播报其它内容
屏参速配功能 支持屏幕配置参数的保存与回读
任意排版功能 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等

支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户的个性化定制



系统升级和维护
平台升级维护 iLEDCloud云平台和iLEDSys平台支持在线升级;
固件升级功能 支持底层软件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险;



电气参数

工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

额定功率 ≤2W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

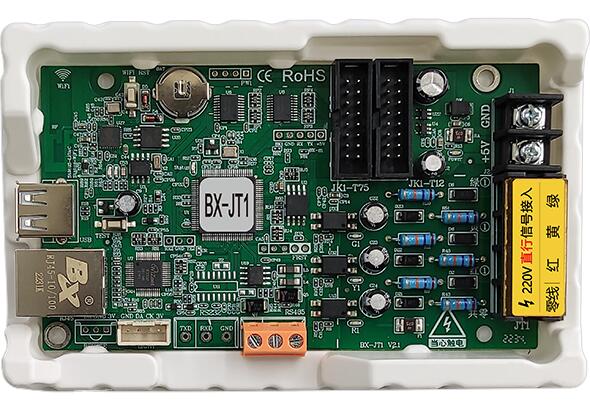

结构防护 精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求,直接上屏安装;
表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾。



终端管理和自动控制
网络通讯 支持局域网和互联网
管理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏
节目群发 支持不同屏幕的节目自适应发布
管理软件

LedshowTW图文编辑软件(PC软件)

Ledshow手机APP(Android版、ios版)

支持云管理:iLEDCloud信息发布云平台、 iLEDSys信息发布平台(企业版/独立布署)
