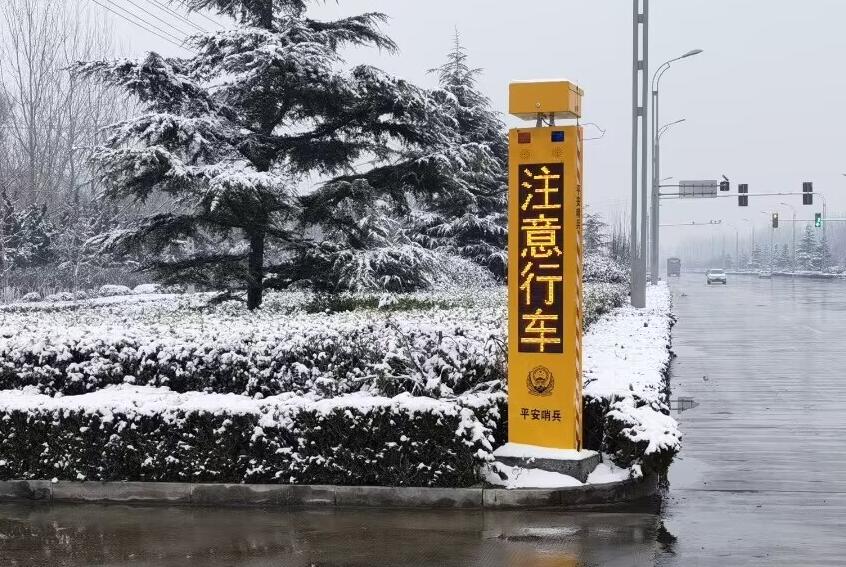

平安哨兵屏专用控制器，用于临时道口的交通指示。
板载无线wifi，支持手机APP修改节目
板载1组T12+1组T75显示接口，支持横屏竖接（Z型连线）功能，灵活扩展带载高度
板载2位节目选择；支持语音播报和分时段音量调节
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率
扫一扫，“购”惊喜
平安哨兵屏专用控制器，用于临时道口的交通指示。
板载无线wifi，支持手机APP修改节目
板载1组T12+1组T75显示接口，支持横屏竖接（Z型连线）功能，灵活扩展带载高度
板载2位节目选择；支持语音播报和分时段音量调节
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率
订单热线：
0512-36912677/88/99

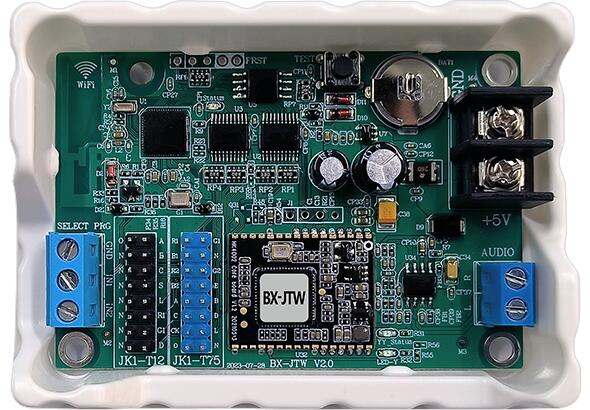

BX-JTW专业配套LED交通信号屏，满足倒计时和综合信息显示
遵从GA/T508-2014《道路交通信号倒计时显示器》国家标准
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》
1. 专业性强
⑴ 板载无线wifi，支持手机APP修改节目
⑵ 板载2位节目选择；支持语音播报和分时段音量调节

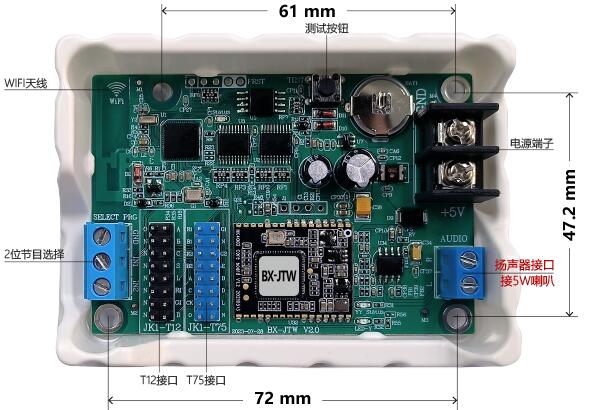

⑶ 板载1组T12+1组T75显示接口，支持横屏竖接（Z型连线）功能，灵活扩展带载高度
⑷ 支持智能描点，便捷适配各种特殊模组和全彩模组
2. 多重工业级品控保障，性能稳定
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时不断电，≤0.3%故障率；
⑷ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑸ 采用塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
| 技术参数 | |
|---|---|
| 产品状态 | 新版2023年7月投放市场，批量现货供应 |
| 控制点数 |
单色128K/双色96K/三基色64K点，宽度≤2048； 单双色屏高度≤384点，全彩屏高度≤768点 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目 |
| 区域数量 | 支持8个区域 |
| 区域类型 | 天气区、图文区、字幕区、农历区、时间区、模拟表盘区、正负计时区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |
| 板载接口 | |
|---|---|
| 显示接口 | 1组T12+1组T75，支持横屏竖接（Z型连线）功能，灵活扩展带载高度 |
| 通讯接口 | 板载WiFi接口；支持手机APP |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 扬声器接口 | 板载扬声器接口，直接驱动带载≤5W喇叭 |
| 重要功能 | |
|---|---|
| 通讯功能 |
板载无线wifi，支持手机APP修改节目，支持固件升级 |
| 亮度调整功能 | 16级亮度调整，支持分时段自动调亮 |
| 语音播报功能 | 支持中英文语音播报 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 |
支持App升级底层固件，极大方便了系统开发、维护和功能升级， |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装； |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
| 终端管理和自动控制 | |
|---|---|
| 管理设备 | Android、ios等智能终端设备 |
| 管理软件 |
Ledsuite 手机App（Android版、ios版） |
| 文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简单使用教程
版本号：20231116 |
2736 | |||
|
多屏幕模式教程
版本号：20231205 |
981 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
1708 | |||
|
BX-JTW 规格书
版本号：20231012 |
549 | |||
|
BX-JTW系列 用户手册
版本号：20231219 |
289 |
