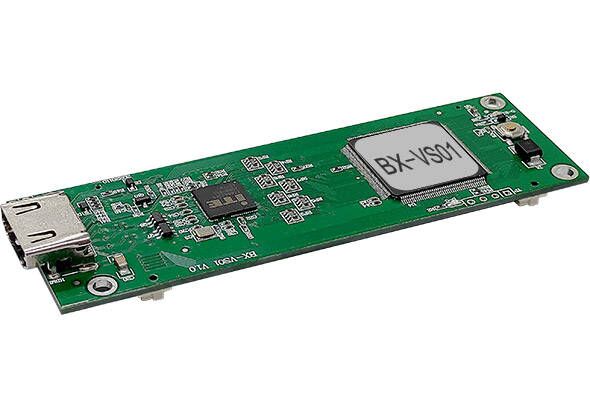

BX-VS01后窗透明屏控制器

专业配套出租车LED后窗透明屏。板载HDMI输入接口,可与各种安卓播放盒便捷配套,也可与各种电脑、机顶盒、智慧网关等便捷配套,无缝对接客户平台。

一屏一卡,小型化设计,等同于将发送卡和接收卡高度集成;

总像素≤128K点:512*256,宽度≤1024,支持16-20组RGB数据信号;

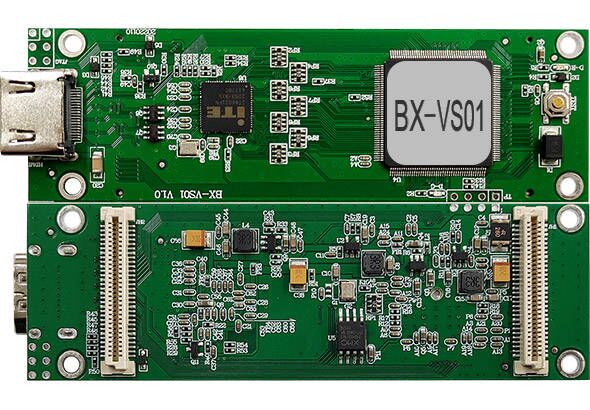

板载2个60pin高密度连接器(母座),宽度仅32mm,适用于透明屏特殊结构要求;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



专业为出租车传媒屏深度定制多款超级产品,提供成套解决方案
符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

Ⅰ.  出租车顶灯屏控制器BX-TAXI
      板载5组T75显示接口,其中4组连接背面LED显示屏,1组连接正面顶灯模组;
      板载丰富的功能接口,可接入出租车各种状态信号和电调信号,也可接入摄像头,具有一键报警等功能。
Ⅱ.  后窗透明屏控制器 BX-Y001+BX-4G01,BX-Z001
      小型化设计,超高集成度,宽度仅32mm,适用于透明屏特殊结构要求;
      板载2个60pin高密度连接器(母座),包含丰富的数据显示接口、通讯接口和各种外设扩展接口。
Ⅲ.  后窗车贴屏控制器 BX-Z01
      小型超薄模块化设计,超高集成度,采用邮票孔贴装在显示模组背面,适用于超薄显示屏的工艺要求。
Ⅳ.  后窗透明屏控制器 BX-VS01
      板载HDMI输入接口,与安卓播放盒配套。
      小型化设计,超高集成度,宽度仅32mm,适用于透明屏特殊结构要求;
      板载2个60pin高密度连接器(母座),宽度仅32mm,适用于透明屏特殊结构要求;

前3款产品均属于异步控制器方案,与iLEDCloud /iLEDSys云平台配套,能够很好地满足大集群出租车传媒屏的设备运维、信息发布、信息安全和广告监播功能。
第4款产品属于同步控制器方案,板载HDMI输入接口,可各种安卓播放盒便捷配套,无缝对接客户平台。



多重工业级品控保障,性能稳定
⑴ -40℃~80℃环境温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不断电,≤0.3%故障率;
⑷ 涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

BX产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!
BX产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念!

技术指标
产品状态 2022年2月批量下线
控制点数 总像素≤128K:512*256,宽度≤512,支持16-20组RGB数据信号
灰度等级 ≤65536级



视频源输入
视频输入接口 HDMI
输入分辨率 支持任意输入分辨率
视频源帧率 标准60Hz,可自动适应帧率



模组兼容性
适配模组 各种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、常规恒流芯片、双锁存芯片等主流LED驱动芯片,不支持PWM芯片
行译码IC  支持行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配各种规格模组
RGB信号 支持RGB信号线序灵活定义



扩展接口
显示数据信号 支持16-20组RGB数据信号(来自60pin高密度连接器)
参数配置接口 支持配置串口扩展(来自60pin高密度连接器)



系统升级和维护
固件升级功能

支持FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾
