专业配套出租车载LED后窗透明屏，满足小型透明屏和贴膜屏在各种场景下的配套应用。多重工业级品控保障，超强图像解码性能，便捷支持网络控制、信息集群发布和云管理。板载wifi天线，支持手机APP； 选配BX-4G01，选配GPS。
一屏一卡，小型化设计，超高集成度。 板厚≤9mm，适于超薄屏；
带载指标优于BX-Y001； 总像素≤128K点（与驱动芯片和扫描方式相关），支持21组RGB数据信号，存储容量4GByte；
板载2个60pin高密度连接器（母座），包含数据显示接口、通讯接口和各种外设扩展接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-C001播放器专业配套出租车载LED后窗透明屏
符合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 小型化设计，超高集成度
⑴ 带载指标优于BX-Y001；

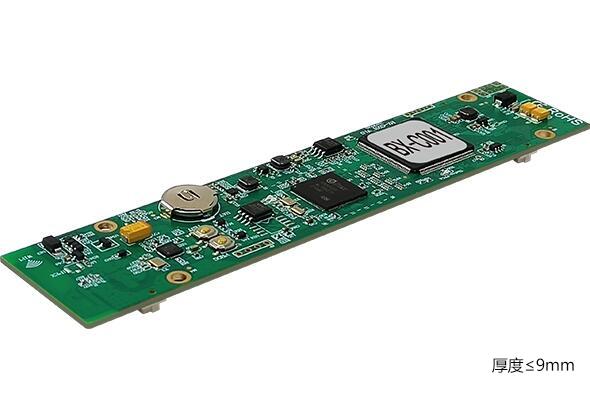

⑵ 版面尺寸148.5×32mm，厚度≤9mm，适于超薄屏；
⑶ 采用2组60pin工业级板对板高密度接插件接口，四角与HUB镙柱锁紧，防尘防震，具有高稳定性和高可靠性；
2. 扩展接口丰富

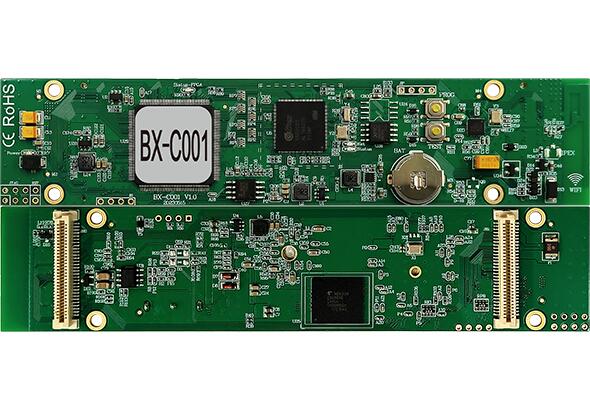

BX-C001播放器板载2个60pin高密度连接器（母座），包含数据显示接口、通讯接口和各种外设扩展接口：
⑴ 支持21组RGB显示数据信号；
⑵ 支持全通讯扩展接口
板载wifi天线，支持手机APP；
支持100M网口扩展；
支持RS232/RS485串口扩展；
支持2组USB扩展信号，其中1组可用于4G通讯接口，配套BX-4G01；
⑶ 支持亮度、温度、温湿度传感器扩展接口；
⑷ 支持立体声音频输出信号。选配中英文语音播报功能，满足项目语音需求；
⑸ 支持倒车/刹车/左转灯/右转灯等行车信号接入；
⑹ 支持各种工作指示灯接口扩展。
3. 多重工业级品控保障，性能稳定
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时不断电，≤0.3%故障率；
⑷ IP群组设置，MAC冲突检测；
⑸ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
| 技术指标 | |
|---|---|
| 产品状态 | 2020年12月投放市场，批量现货供应 |
| 控制点数 | 总像素≤128K点（与驱动芯片和扫描方式相关），支持16-20组RGB数据信号 |
| 硬件配置 | 1GHz双核处理器、512MB DRAM，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte |
| 节目数量 | 不限 |
| 区域数量 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 |
天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 显示效果 | |
|---|---|
| 节目分区 | 支持节目任意位置和数量开窗分区，支持区域层叠，支持256级透明显示效果 |
| OSD功能 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透明显示效果 |
| 显示特效 | 丰富的3D特技、炫彩字幕、炫动背景、炫彩边框等 |
| 移动平滑性 | 图文/字幕画面移动超级平滑，最大带载点数下左移速度可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频格式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频格式 |
| 音频格式 | 支持mp3, wav, wma, ogg, ape, acc等常见音频格式 |
| 图片格式 | 支持bmp, jpg, png, gif等常见图片格式 |
| 文本格式 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点，适配各种规格模组 |
| RGB信号 | 支持RGB信号线序灵活定义 |
| 扩展接口 | |
|---|---|
| 显示数据信号 | 支持16-20组RGB数据信号 |
| 扩展通讯接口 | 支持100M网口扩展，支持RS232/RS485串口扩展，支持BX-4G01配套 |
| 扩展音频接口 | 支持立体声音频输出信号 |
| 扩展传感器接口 | 支持亮度、温度、温湿度传感器接入 |
| 扩展节目选择接口 | 标配4位节目选择接口，支持外部信号控制16个节目切换播放。亦可用作“倒车/刹车/左转灯/右转灯”等行车信号接入 |
| 扩展USB接口 | 支持U盘即插即播，也可导入播放；U盘延长线≤7.5m稳定传输 |
| 其它扩展接口 | 支持各种工作指示灯 |
| 重要功能 | |
|---|---|
| 语音播报功能 | 选配支持中英文语音播报功能，满足项目语音需求； |
| 通讯功能 |
支持局域网和互联网通讯，IP在线配置和群组设置，MAC冲突和IP冲突自动检测； 标配无线wifi，支持手机APP；选配BX-4G01，选配GPS。 |
| 节目播放控制 | 支持节目顺序播放、节目定时播放；支持紧急通知； 板载4位节目选择接口，支持外部信号控制16个节目切换播放 |
| 截屏监视功能 | 支持对节目播放的当前显示画面进行截屏监看 |
| 旋转显示功能 | 支持90°/180°/270°屏幕旋转显示功能 |
| 区域复制功能 | 支持区域复制功能 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 传感器接入功能 |
通过扩展传感器接口，支持亮度、温度、温湿度传感器接入 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 |
支持32个动态区域，支持信息实时刷新 |
| 多屏同步功能 |
支持多个播放器在播放相同节目信息时，保持播放画面实时同步的功能 |
| 背景音乐功能 | 支持节目背景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP协议的网络流媒体的播放 |
| 日志记录功能 |
包含通讯日志和节目播放日志。 每条通讯日志包含发起方、发生时间、相关事件、相关参数及通讯结果。每条节目播放日志包含节目名称和播放时间。 |
| 加密认证功能 |
支持对播放器设置通讯密码； 支持SSL/TLS加密协议，保障通讯信息安全。支持数字签名认证技术，保障素材传输正确和安全。 |
| 数据库连接功能 | 支持连接mySQL、SQL server格式的数据库，自动获取数据并显示 |
| 网络数据分区功能 | 通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户个性定制功能的开发和拓展。 |
| 云应用和信息安全 |
支持并提供配套的专业级云平台发布软件，通过国家信息安全等级保护三级认证。 支持配套的云平台微信小程序，支持移动端设备便捷完成信息的编辑和发布，同时保障信息安全。 具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能； 具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功能 |
支持底层软件和FPGA固件在线升级，极大方便了系统开发、维护和功能升级， 为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目播放控制、节目发送更新、亮度自动调整、定时开关显示屏 |
| 管理软件 |
LedshowYQ多媒体编辑软件（PC软件）、Ledmedia 手机APP 支持云管理：iLEDCloud信息发布云平台、iLEDCloud微信小程序、 iLEDSys信息发布平台（企业版/独立布署） |
