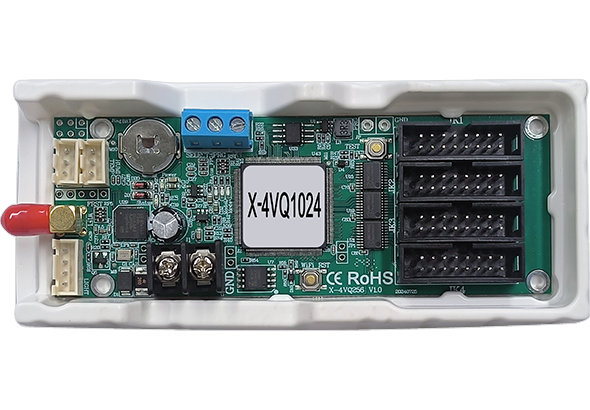

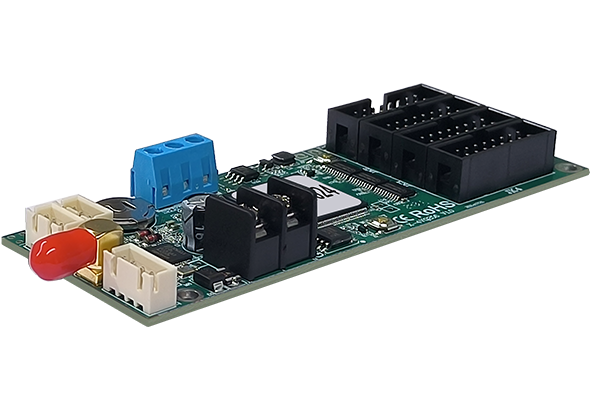

X-4VQ1024

双核超强性能wifi控制器,主要应用于全彩门楣屏。产品集成度高、信号灵敏度高、数据传输速度快,便于安装和使用。支持AP和STA两种模式。

外置天线,推荐无遮挡传输距离≤30m。不支持U盘;

支持256级灰度,32MByte;

支持炫彩字幕和炫动背景,支持视频动画,支持节目回读;

支持4096*256超长超大带载;

标配温度、温湿度、亮度传感器接口,标配2位节目选择接口;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



新六代X-VQ产品打造超强性能的全彩门楣屏WiFi控制器
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1. 新六代X-VQ控制器的产品特点
⑴  支持各种全彩模组 (PWM除外),支持智能描点
⑵  支持256级灰度,32MByte
⑶  支持炫彩字幕和炫动背景,支持视频动画,支持节目回读
⑷ 支持4096*256 /2048*512超长超大带载,小屏的显示效果和刷新率等同于接收卡
⑸  标配温度、温湿度、亮度传感器接口,标配节目选择接口



2. 性能稳定
⑴ -40℃~80℃环境温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不断电,≤0.3%故障率;
⑷ 三防涂覆,工业品质



3. 信息安全
采取全新机制,保障WiFi密码和信息发布更加安全。

技术参数
产品状态 2024年11月投放市场
控制点数

三基色1024K点;宽度≤4096

显示模式 4096*256
存储容量 32MByte
节目数量 支持256个节目。特殊需求可定制扩展
区域数量 支持32个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、炫彩字、素材区、农历区、时间区、模拟表盘区、正负计时区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



模组兼容性
适配模组 各种规格LED显示模组
列驱动IC

支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组,支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点



板载接口
显示接口 4组75接口
通讯接口 无线wifi
传感器接口 标配温度、温湿度、亮度传感器接口,标配2位节目选择接口
节目选择接口  标配2位节目选择接口,支持外部信号控制4个节目切换播放



重要功能
通讯功能

无线WiFi通讯,支持手机APP,支持AP和STA两种模式,满足无线局域网络应用

通讯加密功能 每个控制器均可设置独立的通讯密码。设置密码后,控制器仅支持加密通讯。密码错误的情况下,拒绝所有非法连接。
节目播放控制

支持节目顺序播放、节目定时播放
标配4位节目选择接口,支持外部信号控制16个节目切换播放

亮度调节功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
常规传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
屏参速配功能 支持屏幕配置参数的保存与回读
节目回读功能 支持节目回读



无线通讯
通讯协议 数据无线透明传输;
支持TCP/IP/UDP网络协议栈;
支持路由/桥接模式网络构架;
支持802.11b/g/n无线标准;
支持心跳信号,wifi连接指示;
传输距离 ≤25M (实际应用LED控制器安装在屏体内,建议传输距离≤15米)
无线标准 802.11 b/g/n
工作频段 2.412GHz-2.484GHz
配置天线 外置天线



系统升级和维护
固件升级功能 支持底层软件在线升级,极大方便了系统开发、维护和功能升级,
为客户有效节约成本,降低项目风险;



电气参数

工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

额定功率 ≤5W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾。



配套软件
PC编辑软件 Ledshow suite 软件
手机APP软件 LedSuite 手机APP
文件名称 技术说明 下载次数 下载 网盘下载
X-VQ系列 规格书

版本号:20240911

98
