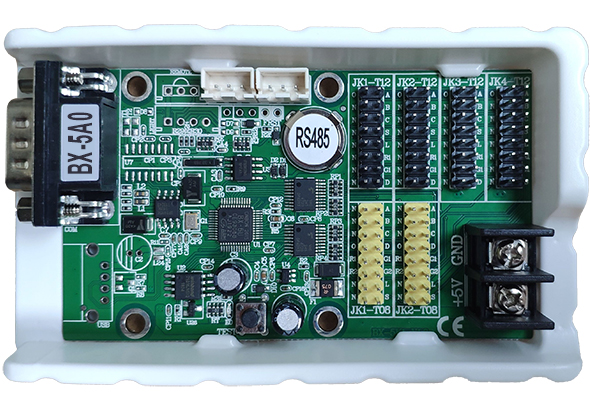

单核串口控制器,支持RS485串行通讯方式。 广泛应用于各种规格的LED门楣显示屏和LED集群显示系统。
板载标配RS485串行接口,通讯距离≤1200m;
涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;
-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。
单核串口控制器,支持RS485串行通讯方式。 广泛应用于各种规格的LED门楣显示屏和LED集群显示系统。
板载标配RS485串行接口,通讯距离≤1200m;
涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;
-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。
订单热线:
0512-36912677/88/99五代产品定义LED双基色控制器
五代产品系列齐全,功能完善,基本满足单双色LED显示屏的应用需求。
五代产品自2012年投放市场,各项关键技术和综合性能始终领跑行业,奠定了仰邦科技在单双色LED控制器领域的行业位置。
五代产品开创了单双色LED控制器的产品分类和功能定义。
五代产品突出特点:
1. 强大
⑴ 软件功能强大,简单易用
⑵ 显示亮度高,控制面积大,通讯速度快
⑶ 刷新率高,画面稳定,移动平滑;
⑷ 多区域联动精确调度算法
⑸ 支持底层软件在线升级
⑹ 五代产品全系列支持温度、温湿度传感器;支持红外遥控器、按键点播节目;BX-5E系列支持多种噪声传感器
⑺ 八大技术:区域边框、文字动画、炫动背景、红外遥控、断点续传、超大带载、全彩灰度、无线集成
⑻ BX-5E系列画面移动平滑,支持超长、超高和超大带载
⑼ BX-5K系列开放通讯协议,专用于工业现场、设备配套、车载显示、智能站牌和集群显示系统等领域的二次开发
⑽ 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排
2. 稳定
⑴ 抗恶劣环境。3.5V-5.5V宽电压工作; -40℃~80℃环境温度下稳定工作
⑵ 串口抗静电设计,通讯更加稳定
⑶ BX-5M/5E系列支持服务器模式和互联网传输,对复杂网络环境适配性极强;长期不掉电稳定通讯
⑷ U盘超强识读,长线驱动能力极强
⑸ wifi板载天线信号强,通讯速度快
⑹ 采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏
五代产品以核心科技奠定了大型LED集群显示系统和定制开发项目上的优势地位!
五代产品款款经典。从设计到制造,精益求精,细节之处尽现品质。任何一款BX五代产品在行业同类产品中都是姣姣者。
五代产品以其优秀品质和卓越性能彰显了仰邦科技“激情 创新 定义完美显示”的产品理念!
技术参数 | |
---|---|
产品状态 | 2012年3月投放市场,批量现货供应 |
控制点数 |
单色32K/双色16K点;宽度≤2048 |
显示模式 | 单色 2048*16 1024*32 672*48 512*64 |
存储容量 | 2MByte |
节目数量 | 支持128个节目。特殊需求可定制扩展 |
区域数量 | 支持8个区域。特殊需求可定制扩展 |
区域类型 | 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区 |
边框显示 | 节目炫彩边框、区域炫彩边框 |
时钟显示 | 农历、模拟表盘、中英文时钟、正负计时(均支持多组显示) |
软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
模组兼容性 | |
---|---|
适配模组 | 各种规格的单色、双基色LED显示模组 |
列驱动IC | 支持74HC595、常规恒流芯片、SM16188 |
行译码IC | 支持74HC138行译码和无译码模组 |
扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描,支持8列折行数据排列 |
板载接口 | |
---|---|
显示接口 | 2组T08+4组T12 |
通讯接口 |
RS485串行接口;串口波特率57600bit/s或9600bit/s |
传感器接口 |
板载亮度/温度/温湿度传感器接口、红外遥控头接口 |
重要功能 | |
---|---|
通讯功能 |
支持RS485通讯 |
节目群发功能 | 支持不同屏幕的节目自适应发布 |
节目播放控制 | 支持节目顺序播放、节目定时播放 |
定时开关功能 | 支持软件命令开关和定时自动开关屏幕 |
亮度调整功能 | 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮 |
遥控器功能 | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
常规传感器功能 | 支持温度、温湿度传感器的接入和显示;支持亮度传感器的接入; |
天气预报功能 | 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区。 |
屏参速配功能 | 支持屏幕配置参数的保存与回读 |
任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排 |
二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等; 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户个性定制功能的开发和拓展。 |
系统升级和维护 | |
---|---|
固件升级功能 | 支持底层软件在线升级,极大方便了系统开发、维护和功能升级,
为客户有效节约成本,降低项目风险; |
电气参数 |
|
---|---|
工作电压 |
5V(3.5V-5.5V宽工作电压) 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
额定功率 | ≤2W |
环境适应性 |
|
---|---|
环境温度 |
环境温度-40℃~80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedSuite APP 简单使用教程
版本号:20231116 |
5576 | |||
多屏幕模式教程
版本号:20231205 |
2026 | |||
单屏模式和多屏模式屏幕设置教程
版本号:20231205 |
3938 | |||
底层软件升级程序 BX-5AT/5A0/5A1/5A2&WIFI(GD105)
版本号:V20160605 |
主芯片型号为GD105的5A&WIFI系列底层升级程序。支持SM16188B芯片模组
|
14542 |
