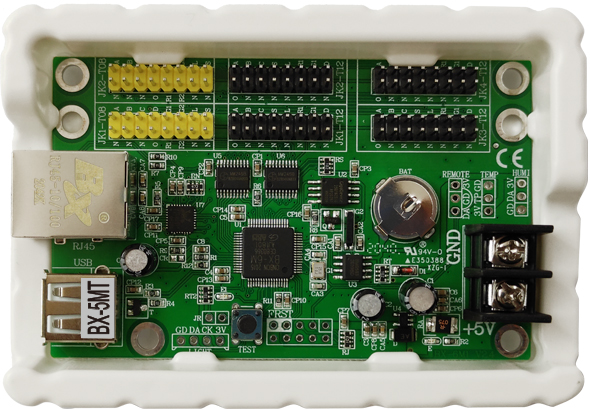

单核网口控制器。主要面向网络应用，支持局域网和互联网。 广泛应用于各种规格的单双色LED门楣显示屏和LED集群显示系统。
单色16K/双色8K点，宽度≤1024，高度≤64点；
板载100M网络接口+USB接口；
U盘超强识读，U盘延长线≤15m稳定传输；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
扫一扫，“购”惊喜
单核网口控制器。主要面向网络应用，支持局域网和互联网。 广泛应用于各种规格的单双色LED门楣显示屏和LED集群显示系统。
单色16K/双色8K点，宽度≤1024，高度≤64点；
板载100M网络接口+USB接口；
U盘超强识读，U盘延长线≤15m稳定传输；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99五代产品定义LED双基色控制器
五代产品系列齐全，功能完善，基本满足单双色LED显示屏的应用需求。
五代产品自2012年投放市场，各项关键技术和综合性能始终领跑行业，奠定了仰邦科技在单双色LED控制器领域的行业位置。
五代产品开创了单双色LED控制器的产品分类和功能定义。
五代产品突出特点：
1. 强大
⑴ 软件功能强大，简单易用
⑵ 显示亮度高，控制面积大，通讯速度快
⑶ 刷新率高，画面稳定，移动平滑；
⑷ 多区域联动精确调度算法
⑸ 支持底层软件在线升级
⑹ 五代产品全系列支持温度、温湿度传感器；支持红外遥控器、按键点播节目；BX-5E系列支持多种噪声传感器
⑺ 八大技术：区域边框、文字动画、炫动背景、红外遥控、断点续传、超大带载、全彩灰度、无线集成
⑻ BX-5E系列画面移动平滑，支持超长、超高和超大带载
⑼ BX-5K系列开放通讯协议，专用于工业现场、设备配套、车载显示、智能站牌和集群显示系统等领域的二次开发
⑽ 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排
2. 稳定
⑴ 抗恶劣环境。3.5V-5.5V宽电压工作； -40℃～80℃环境温度下稳定工作
⑵ 串口抗静电设计，通讯更加稳定
⑶ BX-5M/5E系列支持服务器模式和互联网传输，对复杂网络环境适配性极强；长期不掉电稳定通讯
⑷ U盘超强识读，长线驱动能力极强
⑸ 采用塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏
五代产品以核心科技奠定了大型LED集群显示系统和定制开发项目上的优势地位！
五代产品款款经典。从设计到制造，精益求精，细节之处尽现品质。任何一款BX五代产品在行业同类产品中都是姣姣者。
五代产品以其优秀品质和卓越性能彰显了仰邦科技“激情 创新 定义完美显示”的产品理念！
| 技术参数 | |
|---|---|
| 产品状态 | 2012年3月投放市场，批量现货供应 |
| 控制点数 |
单色16K/双色8K点；宽度≤1024 |
| 显示模式 | 单色 1024*16 512*32 336*48 256*64 |
| 存储容量 | 2MByte |
| 节目数量 | 支持128个节目。特殊需求可定制扩展 |
| 区域数量 | 支持24个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时（均支持多组显示） |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格的单色、双基色LED显示模组 |
| 列驱动IC | 支持74HC595、常规恒流芯片、SM16188 |
| 行译码IC | 支持74HC138行译码和无译码模组 |
| 扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描，支持8列折行数据排列 |
| 板载接口 | |
|---|---|
| 显示接口 | 2组T08+4组T12 |
| 通讯接口 |
100M网络接口+U盘下载 |
| 传感器接口 |
板载亮度/温度/温湿度传感器接口、红外遥控头接口 |
| 重要功能 | |
|---|---|
| 通讯功能 |
支持局域网和互联网通讯，支持U盘下载； |
| 节目群发功能 | 支持不同屏幕的节目自适应发布 |
| 节目播放控制 | 支持节目顺序播放、节目定时播放 |
| 定时开关功能 | 支持软件命令开关和定时自动开关屏幕 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 遥控器功能 | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 常规传感器功能 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入； |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区。 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户个性定制功能的开发和拓展。 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 | 支持底层软件固件在线升级，极大方便了系统开发、维护和功能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V-5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏 |
| 节目群发 | 支持不同屏幕的节目自适应发布 |
| 管理软件 |
LedshowTW图文编辑软件（PC软件） Ledshow手机APP（Android版、ios版） |
| 文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简单使用教程
版本号：20231116 |
2741 | |||
|
多屏幕模式教程
版本号：20231205 |
983 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
1712 | |||
|
底层软件升级程序 BX-5M系列
版本号：V20220916 |
支持SM16188B芯片模组
|
22562 |
