BX-6K1(网+RS232+RS485)

内置多组中英文字库,支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。

BX-6K1 隔离网络无效数据,适应繁忙复杂网络,通讯更稳定;

支持三基色 ¦ 智能描点 ¦ 环境监测 ¦ 十字屏/T型屏 ¦ 多组动态区域 ¦ 多语种字库;

板载100M网口+RS232+RS485+USB接口;

板载各类传感器接口,板载继电器开关,板载节目选择接口;

U盘超强识读,U盘延长线≤15m稳定传输;

兼容5K协议。相较5K系列,大幅提升刷新率和各项性能;

以下情况强烈推荐6K系列:显示信息实时更新、带载各种传感器、配套SM16188B模组、配套三基色模组等。

订单热线:

0512-36912677/88/99



2020版六代产品倾心打造“多场景 ▪ 全功能”大工程LED显示屏项目专用控制器

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1. 功能强大

⑴ 支持三基色。支持智能描点,便捷适配各种特殊模组和全彩模组;

⑵ 全系列支持中英文语音播报功能,满足项目语音需求;

⑶ 全系列支持wifi无线通讯,满足手机APP操控需求;

⑷ 全系列支持4G无线通讯,满足云平台信息发布和终端设备管理需求;

⑸ 全系列支持环境监测功能;

⑹ 全系列支持十字屏、T型屏功能;

⑺ 6K系列内置多组中英文字库,支持全球近20个语种字库;

⑻ 6E系列支持超长、超高、超大带载:长度≤8192点,高度≤1024点,最大像素数4096K;

⑼ 6K系列和6E系列支持多组动态区域和实时信息更新;

⑽ 全系列画面移动速度任意调节,画面移动超级平滑。6E系列极限带载下画面移动速度超过240点/秒;

⑾ 6X系列支持MODBUS工业总线,大大增强了LED显示屏在工业设备配套和工业现场应用的能力;

⑿ 全系列产品支持在系统配置和修改IP,支持IP群组设置,自动检测MAC冲突和IP冲突;

⒀ 全系列产品不分型号,实现U盘节目通配上传;

⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排。



2. 接口丰富,工艺精良

⑴ 板载亮度/温度/温湿度传感器接口、红外遥控头接口、RS485环境传感器接口;(BX-6MT/6A系列除外)

⑵ 板载继电器开关;(BX-6MT/6A系列除外)

⑶ 板载2/4位节目选择接口(6E系列4位,其它2位);(BX-6MT/6A系列除外)

⑷ 板载全通讯接口

    6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板载无线wifi,支持选配;

⑸ 全系列涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

⑹ 全系列采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;



3. 性能稳定

⑴ -40℃~80℃环境温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不断电,≤0.3%故障率;

⑷ IP群组设置,MAC冲突检测;

⑸ U盘超强识读,U盘延长线≤15m稳定传输;

⑹ 单核架构,双核性能。相较五代产品,大幅提升刷新率和各项性能;

⑺ 配套SM16188模组时强烈推荐六代系列产品,性能更佳。


4. 信息安全

⑴ 支持节目播放监看;

⑵ 支持iLEDCloud/iLEDSys信息发布云平台(国家等保三级认证),具备严格的节目审核管控体系;



5. 定制开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等;

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发。



6. 六代产品满足各种应用场景

    公交车、出租车、警用车等各种车载LED显示系统

    高铁站、地铁站、机场、汽车站等各种交通诱导LED显示系统

    限速标志牌、可变情报板、龙门架等高速公路LED显示系统

    道路情报板、违章车辆警示牌、交通路口指示灯等LED显示系统

    医院、政府等办公大厅LED显示系统

    银行、邮政、移动等LED显示系统

    体育彩票、福利彩票、街道店铺等各种营业网点LED显示系统

    社区媒体、停车场、加油站等公共服务场所LED显示系统

    扬尘在线、气象信息等环境监测LED显示系统

    各类生产线管理、指挥调度中心LED显示系统

    自动售票机、智能电控柜、通道匝机等各种设备配套LED显示系统

    ......



六代产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!

六代产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念!

技术参数
产品状态 新版2020年11月投放市场,批量现货供应
控制点数

单色/双色/三基色32K点;宽度≤512

显示模式 单色 512*64
存储容量 4MByte
节目数量 支持32个节目。特殊需求可定制扩展
区域数量 支持15个静态区+10个动态区。特殊需求可定制扩展
区域类型 静态区、动态区
字库文件 出厂标配16*16中文字库和8*16英文字库;用户可制作下载48*64内的任意点阵各语种字库



显示效果
移动平滑性 文字左移不错列,降低移动速度画面不抖动,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调节; 刷新率高,画面稳定;
最佳视效带载宽度 在最大宽度下均能保证最佳视效



模组兼容性
适配模组 各种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点

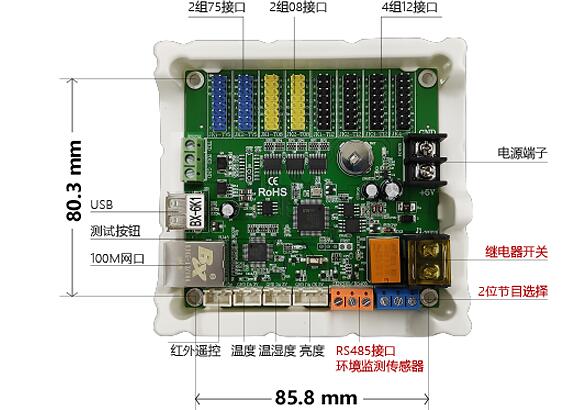

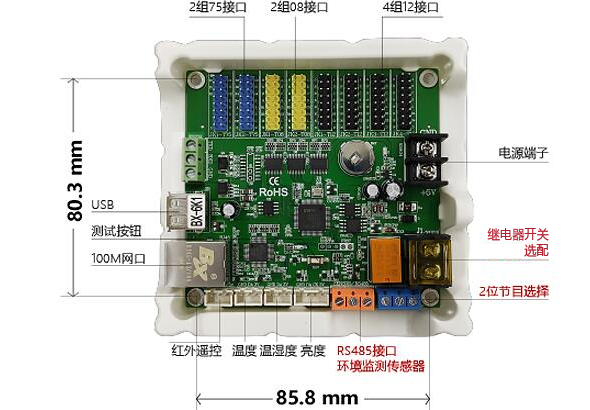

板载接口
显示接口 2组T75+2组T8+4组T12
通讯接口 板载100M网口+RS485+USB接口;RS232通讯距离≤200m
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红外遥控头接口

节目选择接口 标配2位节目选择接口,支持外部信号控制4个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关,支持远程开关屏幕电源



重要功能
通讯功能

支持局域网和互联网通讯,支持RS232和RS485串行通讯; 支持U盘下载,U盘延长线≤7.5m稳定传输

选配WIFIm模块,支持手机APP,满足无线局域网络应用

网络自检 IP在线配置和群组设置,MAC冲突和IP冲突自动检测
网络增强 隔离网络无效数据,适应繁忙复杂网络(含较多摄像头),通讯更稳定
节目播放控制

支持节目顺序播放、节目定时播放

标配2位节目选择接口,支持外部信号控制4个节目切换播放

继电器开关 板载继电器开关,支持软件命令开关和定时自动开关屏幕
亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
遥控器功能 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
常规传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
Modbus环境传感器

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器

支支持氧气、二氧化碳、二氧化硫等各类气体传感器,支持雷达测速、水位、雨量、土壤等各类传感器

信息动态刷新 支持5个动态区域。带载128*32点单色屏时,串口通讯的信息更新速度可达20ms以内
语音播报功能 6K3/6K4选配YYm模块,支持中英文语音播报。可同步播报显示内容,也可独立播报其它内容
屏参速配功能 支持屏幕配置参数的保存与回读
二次开发 提供通讯协议和测试例程,也提供C# 、JAVA、VB、C++整套的开发工具
内置字库

内置多组中英文字库,支持多语种字库

出厂标配16*16中文和8*16英文字库,用户可自行制作下载48*64内的任意点阵各语种字库



系统升级和维护
固件升级功能 支持底层软件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险;



电气参数

工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

额定功率 ≤2W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护 精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求,直接上屏安装;
表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾。
