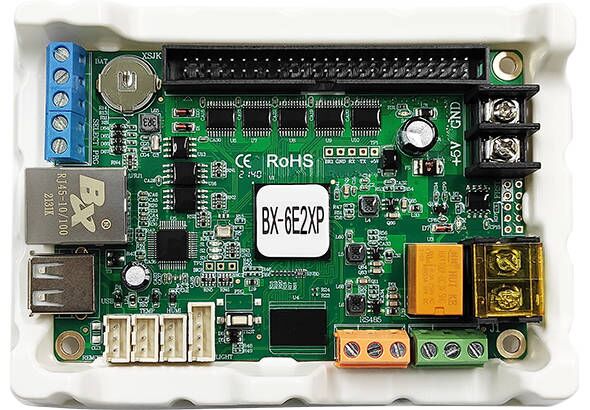

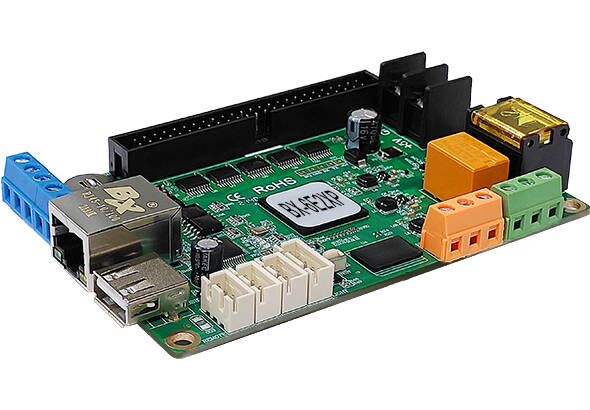

BX-6E2XP/6E2X(网+RS232+RS485)

多重工业级品控保障,双核超强性能,各类智慧交通屏和信息动态刷新屏等复杂项目专用控制器。 全功能设计,网络适配性强,强烈推荐在大型集群项目和复杂网络环境中使用。

BX-6E2XP隔离网络无效数据,适应繁忙复杂网络,通讯更稳定;

支持三基色 ¦ 智能描点 ¦ 环境监测 ¦ 超长超大带载/左移平滑 ¦ 多组动态区域 ¦ 节目播放监看;

板载100M网口+RS232+RS485+USB接口;

板载各类传感器接口,板载继电器开关,板载节目选择接口;

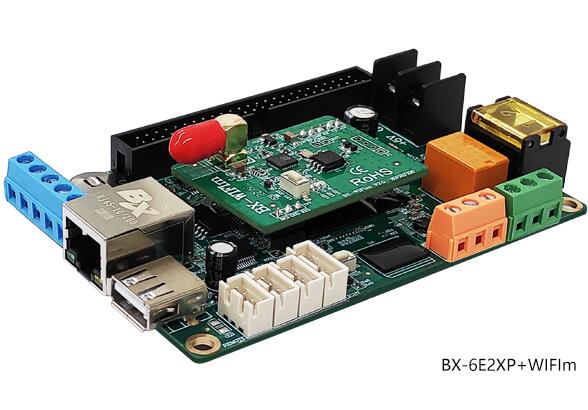

配套BX-WIFIm模块,支持wifi无线通讯;

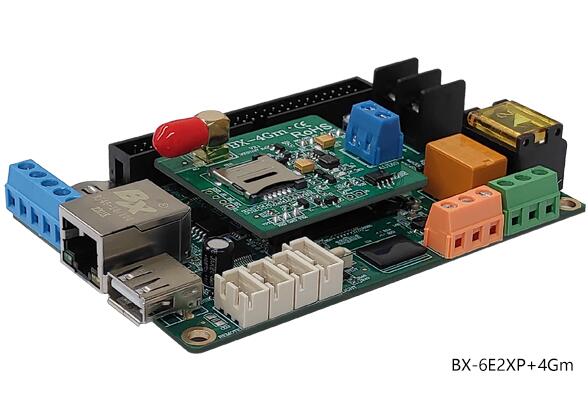

配套BX-4Gm模块,支持4G无线通讯+中文语音播报;

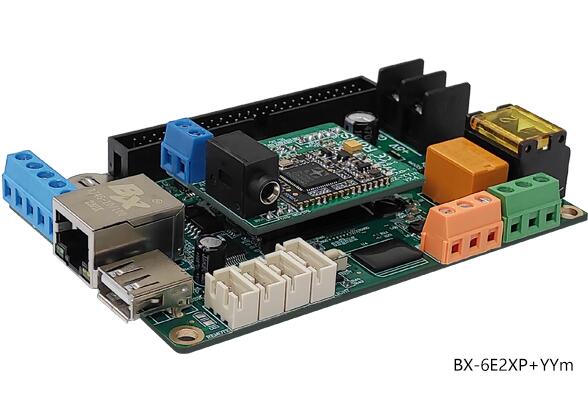

配套BX-YYm模块,支持中英文语音播报;

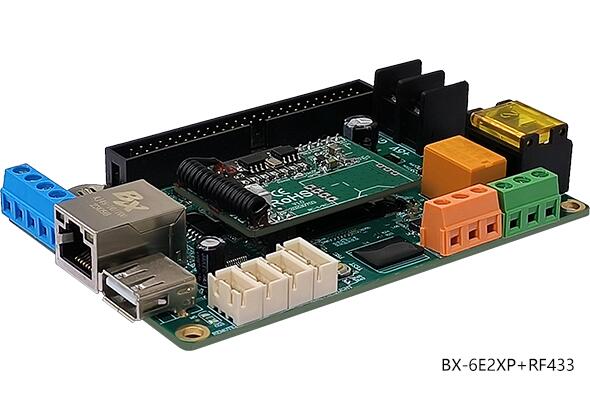

配套BX-RF433遥控器套件,支持150m长距离遥控;

U盘超强识读,U盘延长线≤7.5m稳定传输;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



2020版六代产品倾心打造“多场景 ▪ 全功能”大工程LED显示屏项目专用控制器

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1. 功能强大

⑴ 支持三基色。支持智能描点,便捷适配各种特殊模组和全彩模组;

⑵ 全系列支持中英文语音播报功能,满足项目语音需求;

⑶ 全系列支持wifi无线通讯,满足手机APP操控需求;

⑷ 全系列支持4G无线通讯,满足云平台信息发布和终端设备管理需求;

⑸ 全系列支持环境监测功能;

⑹ 全系列支持十字屏、T型屏功能;

⑺ 6K系列内置多组中英文字库,支持全球近20个语种字库;

⑻ 6E系列支持超长、超高、超大带载:长度≤8192点,高度≤1024点,最大像素数4096K;

⑼ 6K系列和6E系列支持多组动态区域和实时信息更新;

⑽ 全系列画面移动速度任意调节,画面移动超级平滑。6E系列极限带载下画面移动速度超过240点/秒;

⑾ 6X系列支持MODBUS工业总线,大大增强了LED显示屏在工业设备配套和工业现场应用的能力;

⑿ 全系列产品支持在系统配置和修改IP,支持IP群组设置,自动检测MAC冲突和IP冲突;

⒀ 全系列产品不分型号,实现U盘节目通配上传;

⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排。



2. 接口丰富,工艺精良

⑴ 板载亮度/温度/温湿度传感器接口、红外遥控头接口、RS485环境传感器接口;(BX-6MT/6A系列除外)

⑵ 板载继电器开关;(BX-6MT/6A系列除外)

⑶ 板载2/4位节目选择接口(6E系列4位,其它2位);(BX-6MT/6A系列除外)

⑷ 板载全通讯接口

    6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板载无线wifi,支持选配;

⑸ 全系列涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

⑹ 全系列采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;



3. 性能稳定

⑴ -40℃~80℃环境温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不断电,≤0.3%故障率;

⑷ IP群组设置,MAC冲突检测;

⑸ U盘超强识读,U盘延长线≤15m稳定传输;

⑹ 单核架构,双核性能。相较五代产品,大幅提升刷新率和各项性能;

⑺ 配套SM16188模组时强烈推荐六代系列产品,性能更佳。


4. 信息安全

⑴ 支持节目播放监看;

⑵ 支持iLEDCloud/iLEDSys信息发布云平台(国家等保三级认证),具备严格的节目审核管控体系;



5. 定制开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等;

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发。



6. 六代产品满足各种应用场景

    公交车、出租车、警用车等各种车载LED显示系统

    高铁站、地铁站、机场、汽车站等各种交通诱导LED显示系统

    限速标志牌、可变情报板、龙门架等高速公路LED显示系统

    道路情报板、违章车辆警示牌、交通路口指示灯等LED显示系统

    医院、政府等办公大厅LED显示系统

    银行、邮政、移动等LED显示系统

    体育彩票、福利彩票、街道店铺等各种营业网点LED显示系统

    社区媒体、停车场、加油站等公共服务场所LED显示系统

    扬尘在线、气象信息等环境监测LED显示系统

    各类生产线管理、指挥调度中心LED显示系统

    自动售票机、智能电控柜、通道匝机等各种设备配套LED显示系统

    ......



六代产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!

六代产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念!

技术参数
产品状态 新版2020年10月投放市场,批量现货供应
控制点数

单色1024K/双色512K/三基色320K点;宽度≤8192

显示模式 单色 8192*128 5440*192 4096*256
存储容量 4MByte
节目数量 支持256个节目。特殊需求可定制扩展
区域数量 支持32个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区、语音区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
移动平滑性 文字左移不错列,降低移动速度画面不抖动,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调节; 刷新率高,画面稳定; 通讯无黑屏;
最佳视效带载宽度 ≤4096点



模组兼容性
适配模组 各种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持各种行译码芯片
扫描类型 支持智能描点,支持静态至1/16扫描之间的任意扫描类型,后期添加支持到1/32扫描
模组空点 支持任意空点

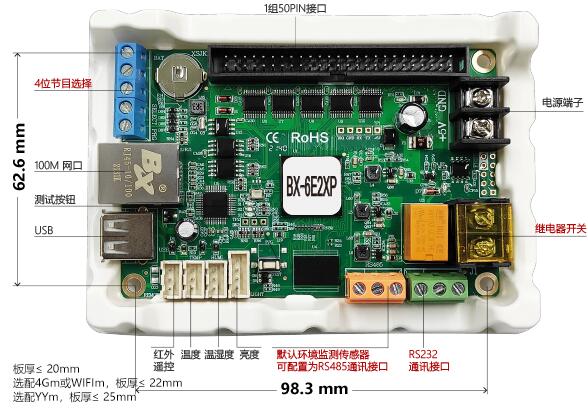

板载接口
显示接口 1组50PIN接口
通讯接口 板载100M网口+RS232+RS485+USB接口;RS232通讯距离≤200m
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红外遥控头接口

节目选择接口 标配4位节目选择接口,支持外部信号控制16个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关,支持远程开关屏幕电源



重要功能
通讯功能

支持支持单机直连、局域网和互联网通讯,支持RS232和RS485串行通讯; 支持U盘下载,U盘延长线≤7.5m稳定传输

选配WIFIm模块,支持手机APP,满足无线局域网络应用; 选配4Gm模块,支持4G无线通讯

通讯加密算法与信息安全策略 采用先进的通讯加密算法与信息安全策略。⑴ 采用无操作系统设计,不支持远程登录;⑵ 采用自定义通讯协议; ⑶ 装载全新的通讯加密算法。每个控制器均可设置独立的32位通讯密码,采用安全性非常高的SHA256算法与自定义算法进行组合。设置密码后,控制器仅支持加密通讯。密码错误的情况下,拒绝所有非法连接。
网络自检 IP在线配置和群组设置,MAC冲突和IP冲突自动检测
网络增强 隔离网络无效数据,适应繁忙复杂网络(含较多摄像头),通讯更稳定
节目群发功能 支持不同屏幕的节目自适应发布
节目播放控制

支持节目顺序播放、节目定时播放

标配4位节目选择接口,支持外部信号控制16个节目切换播放

节目播放监看 支持节目播放同步监看功能
继电器开关 板载继电器开关,支持软件命令开关和定时自动开关屏幕
作战时间 支持作战时间显示功能。适用于军工装备和作战指挥系统的各种配套显示
亮度调整功能 16级亮度调整,支持三种亮度调整模式:手动调亮、分时段自动调亮和环境自适应调亮
遥控器功能 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
常规传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
Modbus环境传感器

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器

支持氧气、二氧化碳、二氧化硫等各类气体传感器,支持雷达测速、水位、雨量、土壤等各类传感器

天气预报功能 支持国内国外天气预报,国外超过21000个城市,国内支持到所有县区
信息动态刷新 支持32个动态区域,支持信息实时刷新
语音播报功能 选配YYm模块,支持中英文语音播报。可同步播报显示内容,也可独立播报其它内容
屏参速配功能 支持屏幕配置参数的保存与回读
任意排版功能 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等

支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户的个性化定制

云应用和信息安全

提供配套的专业级云平台发布软件和手机App,通过国家信息安全等级保护三级认证

具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能

具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能



系统升级和维护
平台升级维护 iLEDCloud云平台和iLEDSys平台支持在线升级;
固件升级功能 支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险;



电气参数

工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

额定功率 ≤5W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护 精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求,直接上屏安装;
表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾。



终端管理和自动控制
网络通讯 支持局域网和互联网
管理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏
节目群发 支持不同屏幕的节目自适应发布
管理软件

LedshowTW图文编辑软件(PC软件)

Ledshow手机APP(Android版、ios版)

支持云管理:iLEDCloud信息发布云平台、 iLEDSys信息发布平台(企业版/独立布署)
