BX-L1A视频控制器

BX-L1A是一款板卡型的视频控制器。板载HDMI输入接口和VGA输入接口,其功能和性能指标相当于OVP-L1X,方便在LED显示屏内(狭小空间范围)与各种安卓盒子、智慧网关、工业主板等配套应用。

支持视频缩放;

支持HDMI视频输入或VGA信号输入;

2千兆网口输出,最大带载131万像素@60Hz;宽度≤3840点,高度≤3840点;

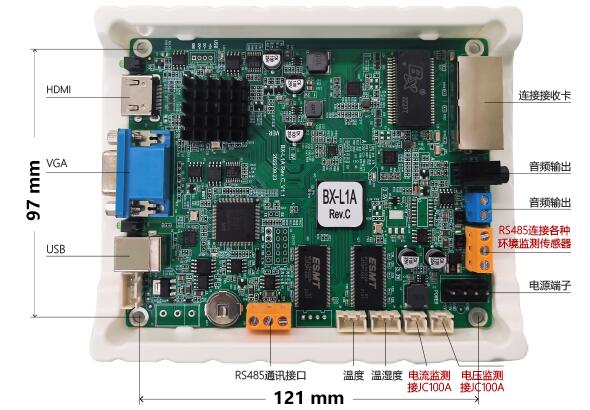

板载多种功能接口:HDMI输入+VGA输入+5W音频输出+USB配置+亮度传感器+RS485;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX产品倾心打造“多场景 ▪ 全功能”大工程LED显示屏项目专用控制器

符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》



1. 仰邦科技提供3套解决方案和多款产品,来满足不同智慧灯杆屏的项目应用

⑴  异步播放器 BX-Y08A /BX-Y1A,BX-C08A /C1A

     采用异步播放器解决方案,系统独立性强,具有丰富的通讯接口和功能接口。与iLEDCloud /iLEDSys云平台配套,能够很好地满足大集群智慧灯杆屏的设备运维、信息发布和信息安全,同时,也能够很好地实现政务信息发布、环境监测、远程开关、语音播报、应急广播等综合功能。还可以根据智慧城市的综合数据管理需要,与不同物联网平台和智慧网关便捷对接。

     这种模式系统简单,独立性强,便于后期扩展,且性价比高,在智慧灯杆屏应用中最为普遍。

⑵  同步控制器 BX-VSA /L1A

     采用同步控制器+接收卡+多功能卡的解决方案,直接接入前端智慧网关或机顶盒的HDMI信号源。

     这种模式的优点是BX产品仅作为硬件设备,在接入不同物联网平台和智慧网关时,可最大程度地简化平台与BX控制器的对接工作。

     这种模式的缺点是也很明显。主要是系统较为复杂,BX控制器仅能承担单一显示功能。对智慧网关要求较高,环境数据监测、语音播报等功能必须由专用智慧网关完成。如果采用常规网关和机顶盒,则难以实现环境数据监测、语音播报、远程开关等功能。

⑶  同异步一体播放器 BX-Y3A

     采用同异步一体播放器解决方案,兼具前两个方案的优点。既可直接接入前端智慧网关或机顶盒的HDMI信号源,也可保持由BX播放器独立承担环境数据监测、语音播报、远程开关等功能,大大减轻智慧网关的工作。同异步一体播放器支持外部视频源信号与本地节目信息混合播放,支持外部视频源信号的全屏自适应缩放和节目分区自适应缩放。这是仰邦科技独有的技术和产品!

     这种模式的缺点是BX播放器成本稍高。



2. 仰邦科技提供3种方式,来满足BX播放器与不同物联网平台的对接

(暂略)



3. 主要功能特性

⑴  丰富的通讯接口

     标配100M网口+RS485/RS232串口+RS485环境传感器接口+USB接口+WiFi接口;

     支持局域网和互联网通讯,IP在线配置和群组设置,MAC冲突和IP冲突自动检测;

     支持RS485/RS232串行通讯;支持U盘下载;支持无线wifi;支持无线4G。

⑵  丰富的功能接口

     标配各种常规传感器接口和RS485环境传感器接口、继电器开关、节目选择接口;

     支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入;

     支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境监测传感器的便捷接入和显示;

     支持雷达测速、水位、雨量等传感器的定制接入和显示;

     板载继电器开关,支持软件命令开关和定时自动开关屏幕;

     板载节目选择接口,支持外部信号控制16个节目切换播放;

⑶  信息动态刷新功能

     支持多组动态区域,支持信息实时刷新。

⑷  中英文语音播报功能

     支持中英文语音播报功能,满足项目语音需求。

⑸  外部视频源的自适应缩放功能

     BX-L1A支持输入自适应信号源分辨率,支持对输入视频源画面进行截取、局部显示,支持外部视频源信号的全屏自适应缩放;

     BX-Y3A支持外部视频源信号的全屏自适应缩放和节目分区自适应缩放。

⑹  同异步一体化功能

     BX-Y3A支持外部视频源信号与本地节目信息混合播放,支持外部视频源信号的全屏自适应缩放和节目分区自适应缩放。

⑺  固件升级功能

     支持底层软件在线升级,极大方便了系统开发、维护和功能升级;为客户有效节约成本,降低项目风险;

⑻  二次开发

     提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括各种动态库、通讯协议、测试例程等; 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在各种平台进行二次开发,最大程度满足用户个性定制功能的开发和拓展

⑼  云应用和信息安全

     支持并提供配套的专业级云平台发布软件,通过国家信息安全等级保护三级认证;

     支持配套的云平台微信小程序,支持移动端设备便捷完成信息的编辑和发布,同时保障信息安全;

     具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能;

     具备远程LED显示屏管理功能、显示屏状态监测功能,具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。

⑽  品质保障

     涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

     -40℃~80℃环境温度,3.5V-5.5V宽电压,7*24小时不断电,≤0.3%故障率。



BX产品以核心科技承继了大型LED集群显示系统和定制开发项目上的优势地位!

BX产品延续了仰邦科技“激情 创新 定义完美显示”的产品理念!

视频输入源
HDMI×1 VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4
VGA×1 VESA标准:UXGA@60Hz向下兼容



视频输出端口
NET×2

2千兆网口输出,通过网线连接LED显示屏,直连接收卡;

最大带载131万像素,宽度≤3840,高度≤2500;



音频输入输出端口
HDMI音频 HDMI视频输入内嵌
AUDIO_OUT 板载5W音频输出接口,其中2芯端子支持本地5W喇叭直接接入,3.5mm音频接口支持本地功放接入



控制接口
COM

USB控制接口

RS485/ RS232 RS485接口(可选配为RS232接口)



重要功能
通讯功能 支持串口通讯,完成相关参数设置和功能配置,完成对LED显示屏的参数设置
画面截取功能

支持对输入视频源画面进行截取、局部显示

点对点功能 支持点对点信号输出模式的开启和关闭
亮度调整 支持100级亮度调整
EDID设置 支持HDMI、VGA信号自定义输入分辨率
VGA校正 支持VGA调整和VGA ADC校正
输出控制 支持输出信号的开启和关闭
色温调节

预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温

用户模式 支持预存≤8个用户模式,支持便捷的场景切换
热备份功能

支持输出画面热备份功能

工厂复位

支持恢复出厂设置



系统升级和维护
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃稳定工作

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保障

品质标准

7*24小时不断电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求,直接上屏安装

表面防护 所有元器件表面涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾
