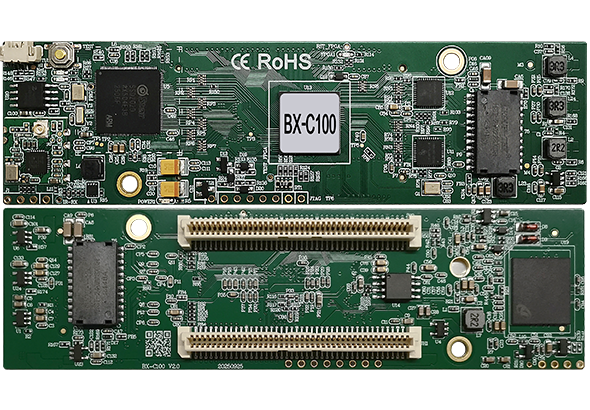

BX-C100是一款LED专用控制卡，适用于各种规格的全彩LED显示屏，支持主流LED屏驱动芯片。采用高密度接插件接口，防尘防震，具有高稳定性和高可靠性。支持“Ledshow Suite”PC软件和屏小果手机APP以及云平台编辑发和发布节目，通过USB、网口或Wi-Fi与显示屏进行通讯，支持高刷新率和高灰度等级，能呈现色彩逼真、清晰度高的显示效果。
支持2个视频区；
小型化设计，适用于透明屏、海报屏、广告机、拼接屏等不同应用场景；
最大带载总点数1200 *512，宽度≤4095，板载高密度接插件接口；
存储容量4GByte，支持USB扩展至256GB；
标配亮度、温度、温湿度传感器接口和3.5mm双声道音频接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-C100广泛应用于透明屏、海报屏、广告机、拼接屏等不同应用场景
符合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 小型化设计，超高集成度
采用高密度接插件接口，防尘防震，具有高稳定性和高可靠性；
2. 继承BX-Y卓越性能，更多功能升级
⑴ 单卡带载60万像素，支持最大宽度4095像素或最大高度2048像素；
⑵ 支持2个视频分区；
⑶ 视频性能支持1路1080P或2路720P；
⑷ 支持多屏同步功能，简单设置即可实现多块显示屏同步播放显示节目的效果。
⑸ 节目个数不限，每个节目支持64个区域，可以编辑出非常绚丽的画面效果；
⑹ 应用灵活，可作为播放器独立播放、可作为接收卡直接显示、可多卡拼接播放完整画面；
⑺ 标配4Gbyte内存，支持USB扩展至256GB；
3. 多重工业级品控保障，性能稳定
⑴ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑵ -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24小时不断电，≤0.3%故障率。
| 技术指标 | |
|---|---|
| 产品状态 | 2026年4月投放市场 |
| 控制点数 | 1200 *512，宽度≤4095 |
| 硬件配置 | 1.2GHz双核处理器，1080P高清硬解码播放，支持H.265视频编码格式 |
| 存储容量 | 标配4GByte，支持USB扩展至256GB |
| 节目数量 | 不限 |
| 区域数量 | 支持64个区域。 |
| 区域类型 |
天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 显示效果 | |
|---|---|
| 节目分区 | 支持节目任意位置和数量开窗分区，支持区域层叠，支持256级透明显示效果 |
| OSD功能 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透明显示效果 |
| 显示特效 | 丰富的3D特技、炫彩字幕、炫动背景、炫彩边框等 |
| 移动平滑性 | 图文/字幕画面移动超级平滑，最大带载点数下左移速度可达600点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频格式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频格式 |
| 音频格式 | 支持mp3, wav, wma, ogg, ape, acc等常见音频格式 |
| 图片格式 | 支持bmp, jpg, png, gif等常见图片格式 |
| 文本格式 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格三基色LED显示模组 |
| 列驱动IC | 支持74HC595、常规恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点，适配各种规格模组 |
| RGB信号 | 支持RGB信号线序灵活定义 |
| 板载接口 | |
|---|---|
| 显示输出接口 | 1个千兆网口，连接接收卡 |
| 通讯接口 | 100M网口+WiFi接口；选配4Gu1/4Gu4模块，支持4G无线通讯 |
| 音频接口 | 1路AUDIO输出 |
| 传感器接口 | 标配独立GPS接口，板载亮度、温度、温湿度传感器接口 |
| 电源接口 | 5V电源端子 |
| 重要功能 | |
|---|---|
| 通讯功能 |
支持单机直连、局域网和互联网通讯。支持MQTT物联网协议 标配无线wifi，支持手机APP，满足无线局域网络应用； 选配4Gu1/4Gu4，选配GPS套件 |
| 网络自检 | IP在线配置和群组设置，MAC冲突和IP冲突自动检测 |
| 节目播放控制 | 支持节目顺序播放、节目定时播放 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 常规传感器 |
标配亮度、温度、温湿度传感器接口 |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 | 支持32个动态区域，支持信息实时刷新 |
| 多屏同步功能 |
支持多个播放器在播放相同节目信息时，保持播放画面实时同步的功能 |
| 网络数据分区功能 | 通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 云应用和信息安全 |
提供配套的专业级云平台发布软件和手机App，通过国家信息安全等级保护三级认证 具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能 具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功能 |
支持底层软件在线升级，极大方便了系统开发、维护和功能升级；为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压）； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 额定功率 | ≤6W （选配4Gu1/4Gu4，≤10W） |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求； 符合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装 |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端管理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目播放控制、节目发送更新、亮度自动调整、定时开关显示屏 |
| 管理软件 | Ledshow Suite（PC软件）、屏小果手机APP 支持云管理：iLEDCloud信息发布云平台、iLEDSys信息发布平台（企业版/独立布署） |
