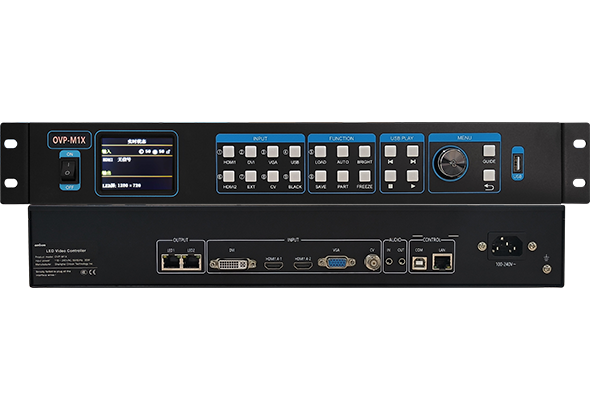

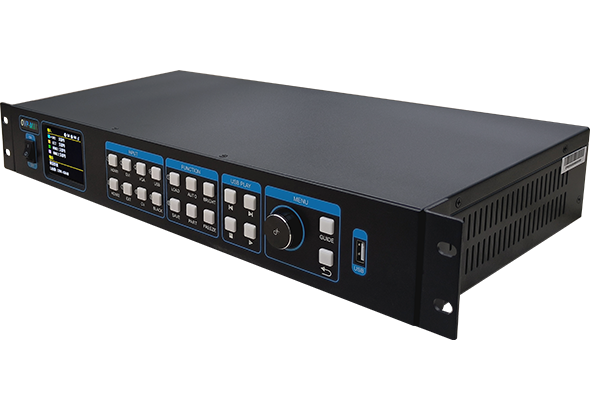

OVP-M1X 单画面 2千兆网口

主板集成2千兆网口发送卡,便捷支持LED显示屏的远程维护。支持U盘播放功能,特别适用于展示展览场合。

最大带载131万像素,宽度≤3840,高度≤2500;2千兆网口输出;

输入接口:HDMI*2、DVI*1、VGA*1、CV*1、HDMI和DVI,支持4Kx2K@30Hz;

前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;

标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

1.5U机箱,重量≤3.8KG。

订单热线:

0512-36912677/88/99



OVP产品采用设备集成发送卡设计,不仅提高可靠性,更为远程维护LED显示屏带来极大便利;
支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调节;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。



OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混合播放三种模式;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可根据客户需求,灵活选配SDI接口模块或无线同屏模块;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)



产品检测和资质认证
OVP产品通过国家强制性产品认证试验,经过安全测试和电磁兼容性测试,获得3C认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。

视频输入源
DVI×1 VESA标准:1920x1080@60Hz向下兼容,支持3840x2160@30Hz
HDMI×2 VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4
VGA×1 VESA标准:UXGA@60Hz向下兼容
CV×1 支持PAL \ NTSC 复合视频
USB×1 USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放
前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式



视频输出端口
NET×2

2千兆网口输出,通过网线连接LED显示屏,直连接收卡;

最大带载131万像素,宽度≤3840,高度≤2500;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_IN 3.5mm模拟音频输入接口
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM

USB控制接口

LAN 网络控制接口



重要功能
通讯功能 支持串口通讯,完成OVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置
计划任务 支持输入视频源定时切换
智能导航  液晶菜单支持智能导航功能,方便用户快捷设置
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自定义和无LOGO三种选项
智能配置 支持按照LED显示屏分辨率自动完成设备参数适配
画面截取功能

支持对输入视频源画面进行截取、局部显示

点对点功能 支持点对点信号输出模式的开启和关闭
亮度调整 支持100级亮度调整
U盘播放 前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式
EDID设置 支持HDMI、DVI信号自定义输入分辨率
VGA校正 支持VGA调整和VGA ADC校正
CV校正 支持CV ADC校正
输出控制 支持设备输出信号的开启和关闭
色温调节

预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温

用户模式 支持预存≤8个用户模式,支持便捷的场景切换
热备份功能

支持输入和输出画面热备份功能

工厂复位

支持设备恢复出厂设置

按键锁  支持对设备面板设置按键锁定和按键解锁状态,防止误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤35W
操控方式 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder设备配置软件
液晶屏   2.8”彩色液晶屏,分辨率320×240
装箱配件

3Pin主机电源线1.5M*1,  六类软网线1.5M*1
USB-A-B线1.5M*1,  HDMI2.0软线1.5M*1,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1.5U标准工业机箱
尺寸 482.6mm×230mm×66.6mm
重量 ≤3.8KG



环境适应性

工作温度

-30℃~70℃

环境湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。

符合《GB /T13837-2012声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法》的规定要求。

骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。

骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。

试验等级4级,接触放电8KV。

符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-2》的规定要求。

浪涌冲击抗扰度

对OVP设备的电源端口进行浪涌冲击检测。

试验等级4级,测试电压4KV。

符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-5》的规定要求。

文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V22.07.08.00

46604
LedshowTV 2021多媒体演播器

版本号:V22.05.30.00

部分视频处理器型号的用户模式个数增加到16种。
58958
OVP Builder拼接器配套PC软件 最新版

版本号:V22.07.04.00

V20.03.26.00更新内容: 1. 针对部分多画面视频处理器,新增同信号源支持多画面不同截取区域的功能。 2. 添加“新画面”快捷按钮。 3. 添加对OVP-L4X、OVP...
22909
底层固件升级包 OVP-M1X

版本号:V20211013

V20200522 1.增加支持别名的功能  2.调整调亮方式  3.支持外置EDID   V20190508 支持3840宽带载   V20190422 解决TV较时失败...
21752
OVP Builder 软件用户手册

版本号:20201125

21665
LedshowTV 2019软件 用户手册

版本号:20190722

17095
OVP-M1X 规格书

版本号:20210518

18318
单画面M系列视频控制器 用户手册

版本号:20220802

适用于OVP-M8X/M6X/M4X/M2X/M1X 视频控制器
141
OVP视频控制器 高清图片

版本号:20220617

压缩包包含OVP-H1拼接处理器、OVP-L1视频控制器、OVP-M1视频处理器、OVP-M3视频控制器等产品高清图片
13379
