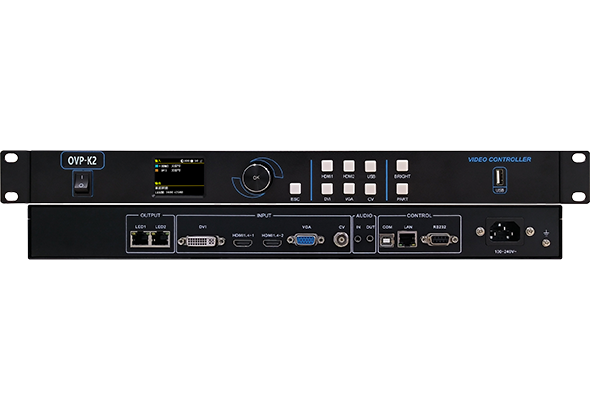

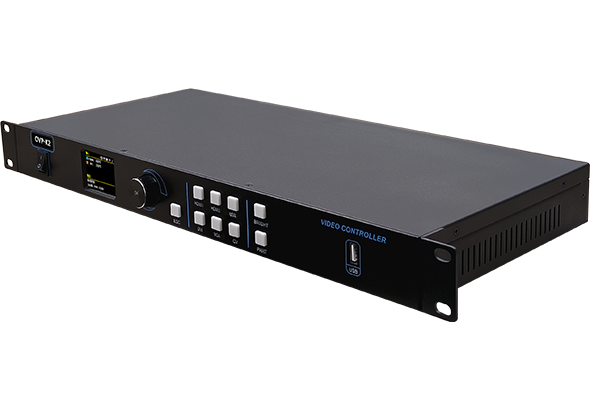

OVP-K2 单画面 2千兆网口

主板集成2千兆网口发送卡,便捷支持LED显示屏的远程维护。支持U盘播放功能。

最大带载131万像素,宽度≤3840,高度≤2500;2千兆网口输出;

输入接口:HDMI1.4*2、DVI*1、VGA*1、CV*1,支持4Kx2K@30Hz;

前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;

标配2.0"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

标配RS232控制接口,可接入中控设备;

1U机箱,重量≤3.5KG。

订单热线:

0512-36912677/88/99



OVP产品采用设备集成发送卡设计,不仅提高可靠性,更为远程维护LED显示屏带来极大便利;
支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调节;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。



OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混合播放三种模式;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可根据客户需求,灵活选配SDI接口模块或无线同屏模块;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)



产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过安全测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。

视频输入源
DVI×1 VESA标准:1920x1080@60Hz向下兼容,支持3840x2160@30Hz
HDMI×2 VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4
VGA×1 VESA标准:UXGA@60Hz向下兼容
CV×1 支持PAL \ NTSC 复合视频
USB×1 USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放
前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式



视频输出端口
NET×2

2千兆网口输出,通过网线连接LED显示屏,直连接收卡;

最大带载131万像素,宽度≤3840,高度≤2500;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_IN 3.5mm模拟音频输入接口
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM

USB控制接口

LAN 网络控制接口
RS232 中控接口



重要功能
通讯功能 支持串口通讯,支持局域网通讯和IP地址配置,标配RS232中控接口
完成OVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置
计划任务 支持输入视频源定时切换
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自定义和无LOGO三种选项
智能配置 支持按照LED显示屏分辨率自动完成设备参数适配
画面截取功能

支持对输入视频源画面进行截取、局部显示

点对点功能 支持点对点信号输出模式的开启和关闭
亮度调整 支持100级亮度调整
U盘播放 前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式
EDID设置 支持HDMI、DVI信号自定义输入分辨率
VGA校正 支持VGA调整和VGA ADC校正
CV校正 支持CV ADC校正
输出控制 支持设备输出信号的开启和关闭
色温调节

预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温

用户模式 支持预存≤8个用户模式,支持便捷的场景切换
热备份功能

支持输入和输出画面热备份功能

工厂复位

支持设备恢复出厂设置

按键锁  支持对设备面板设置按键锁定和按键解锁状态,防止误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功能

支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级,

为客户有效节约成本,降低项目风险



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤35W
操控方式 液晶菜单、面板按键、BxSetPro调试软件
液晶屏   2.0”彩色液晶屏,分辨率320×240
装箱配件

3Pin主机电源线1.5M*1,  六类软网线1.5M*1,USB-A-B线1.5M*1,  HDMI2.0软线1.5M*1,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1U标准工业机箱
尺寸 482.6mm×230mm×44mm
重量 ≤3.5KG



环境适应性

工作温度

-30℃~70℃

环境湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》定义的骚扰限值。

骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。

骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。

试验等级4级,接触放电8KV。

符合《GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-2》的规定要求。

浪涌冲击抗扰度

对OVP设备的电源端口和网口进行浪涌冲击检测。

试验等级4级,测试电压4KV。

符合《GB/T 17626.5-2019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》的规定要求。

符合《ICE/EN 61000-4-5》的规定要求。
