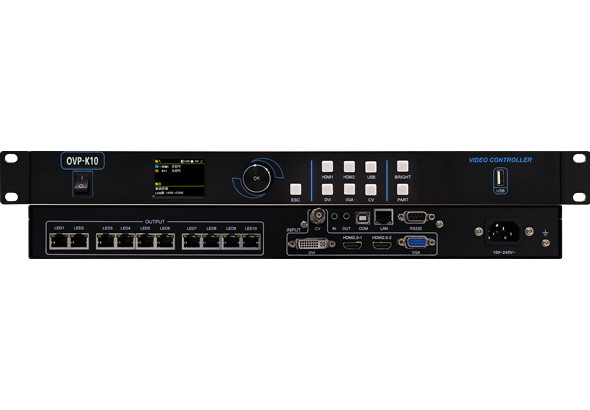

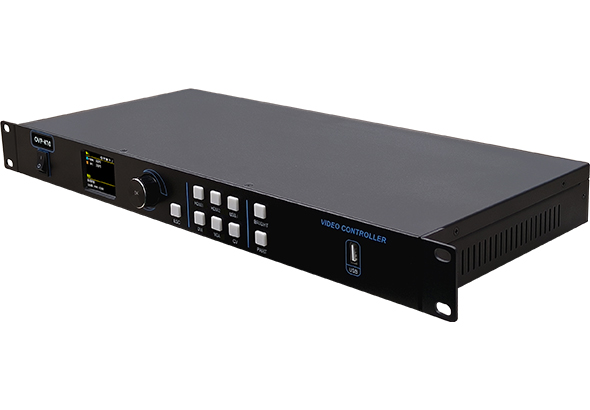

OVP-K10设备集成10千兆网口大发送,支持4K点对点输出,支持LED显示屏的远程维护。支持U盘播放功能。
最大带载655万像素,宽度≤8000,高度≤3840;
输入接口:HDMI2.0*2、DVI*1、VGA*1、CV*1,支持2路4Kx2K@60Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;
标配2.0"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
标配RS232控制接口,可接入中控设备;
1U标准机箱,重量≤3.6KG。
OVP-K10设备集成10千兆网口大发送,支持4K点对点输出,支持LED显示屏的远程维护。支持U盘播放功能。
最大带载655万像素,宽度≤8000,高度≤3840;
输入接口:HDMI2.0*2、DVI*1、VGA*1、CV*1,支持2路4Kx2K@60Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;
标配2.0"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
标配RS232控制接口,可接入中控设备;
1U标准机箱,重量≤3.6KG。
订单热线:
0512-36912677/88/99
OVP-K功能特性
支持4K×2K@60Hz点对点输出;(支持标准分辨率和部分自定义分辨率,宽度≤3840,高度≤2160)
标配RS232中控接口, 标配音频输入输出接口;
支持多语言菜单界面(中文、英文、俄文、越南语);
支持租赁屏的智能调屏和工作计时。
支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持输入和输出信号热备份;
可预存8种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。
-30℃~70℃ 环境温度下稳定工作
抗8KV接触放电,超强抗浪涌冲击能力,更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过安全测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。
视频输入源 | ||
---|---|---|
DVI×1 | VESA标准:1920x1080@60Hz向下兼容,支持3840x2160@30Hz | |
HDMI2.0×2 | VESA标准:3840x2160@60Hz向下兼容,HDMI 2.0 | |
VGA×1 | VESA标准:UXGA@75Hz向下兼容 | |
CV×1 | 支持PAL \ NTSC 复合视频 | |
USB×1 | USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放 前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式 |
视频输出端口 | ||
---|---|---|
NET×10 |
10千兆网口输出,通过网线连接LED显示屏,直连接收卡; |
音频输入/输出端口 | |
---|---|
HDMI音频 | HDMI视频输入端口内嵌 |
AUDIO_IN | 3.5mm模拟音频输入接口 |
AUDIO_OUT | 3.5mm模拟音频输出接口 |
控制接口 | ||
---|---|---|
COM |
USB控制接口 |
|
LAN | 网络控制接口 | |
RS232 | 中控接口 |
重要功能 | |
---|---|
通讯功能 | 支持串口通讯,支持局域网通讯和IP地址配置,标配RS232中控接口,选配无线WiFi,支持手机App调试和操控, 完成OVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置 |
计划任务 | 支持输入视频源定时切换 |
租赁屏功能 | 支持租赁屏的智能调屏和工作计时 |
多语言界面 | 液晶菜单支持中文、英文、俄文、越南语共4种语言界面 |
开机LOGO | 支持默认、自定义和无LOGO三种选项 |
智能配置 | 支持按照LED显示屏分辨率自动完成设备参数适配 |
画面截取功能 |
支持对输入视频源画面进行截取、局部显示 |
点对点功能 | 支持4K×2K@60Hz点对点输出,支持标准分辨率和部分自定义分辨率。宽度≤3840,高度≤2160 注意:使用4K点对点输出功能时,请选择较高配置的显卡和电脑! |
亮度调整 | 支持100级亮度调整 |
U盘播放 | 前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式 |
EDID设置 | 支持HDMI、DVI信号自定义输入分辨率 |
VGA校正 | 支持VGA调整和VGA ADC校正 |
CV校正 | 支持CV ADC校正 |
输出控制 | 支持设备输出信号的开启和关闭 |
色温调节 |
预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温 |
用户模式 | 支持预存8个用户模式,支持便捷的场景切换 |
热备份功能 |
支持输入和输出画面热备份功能 |
工厂复位 |
支持设备恢复出厂设置 |
按键锁 | 支持对设备面板设置按键锁定和按键解锁状态,防止误操作 |
工程锁 | 支持对设备设置工程锁 |
系统升级和维护 | |
---|---|
固件升级功能 |
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级, 为客户有效节约成本,降低项目风险 |
整机规范 | |
---|---|
输入电压 | 100-240V~50/60Hz |
额定功率 | ≤50W |
操控方式 | 液晶菜单、面板按键、BxSetPro调试软件 |
液晶屏 | 2.0”彩色液晶屏,分辨率320×240 |
装箱配件 |
3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1, HDMI2.0软线1.5M*1, HDMI-DVI转接头*1 |
机箱 | 金刚黑 铝面板 1U标准工业机箱 |
尺寸 | 482.6mm×230mm×44mm |
重量 | ≤3.6KG |
环境适应性 |
|
---|---|
工作温度 |
-30℃~70℃ |
环境湿度 |
15%~85% |
电磁兼容性 |
|
---|---|
无线电骚扰和抗扰度 |
对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》定义的骚扰限值。 骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。 骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。 |
静电放电抗扰度 |
对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验等级4级,接触放电8KV。 符合《GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-2》的规定要求。 |
浪涌冲击抗扰度 |
对OVP设备的电源端口和网口进行浪涌冲击检测。 试验等级4级,测试电压4KV。 符合《GB/T 17626.5-2019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-5》的规定要求。 |
