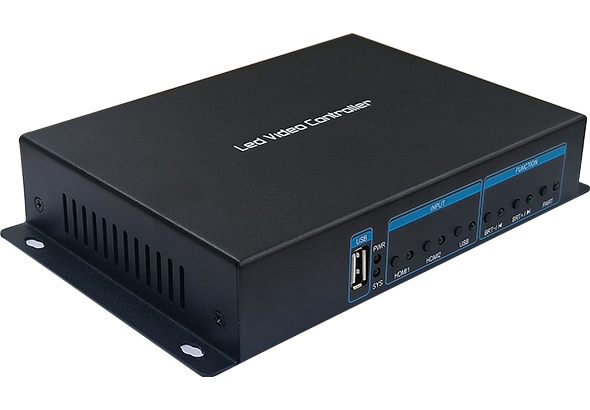

MVP-K2主板集成2千兆网口发送卡,支持LED显示屏的远程维护。支持U盘播放功能。
最大带载131万像素,宽度≤3840,高度≤2500;
输入接口:HDMI1.4*2,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;
重量≤1.1KG。
MVP-K2主板集成2千兆网口发送卡,支持LED显示屏的远程维护。支持U盘播放功能。
最大带载131万像素,宽度≤3840,高度≤2500;
输入接口:HDMI1.4*2,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混合播放三种模式;
重量≤1.1KG。
订单热线:
0512-36912677/88/99
MVP-K功能特性
支持输入视频源定时切换;
支持设备输出信号的开启和关闭;
支持自定义分辨率;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源分辨率;
支持输出自适应显示屏参数配置;
支持输入和输出信号热备份;
可预存8种用户模式供用户快速调用;
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级。
-30℃~70℃ 环境温度下稳定工作
抗8KV接触放电,超强抗浪涌冲击能力,更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过安全测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过安全测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用管理办法》和GB/T 26572-2011的6项规定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害成分的指令》的10项规定检测。
视频输入源 | ||
---|---|---|
HDMI×2 | VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4 | |
USB×1 |
USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放 |
视频输出端口 | ||
---|---|---|
NET×2 |
2千兆网口输出,通过网线连接LED显示屏,直连接收卡; 最大带载131万像素,宽度≤3840,高度≤2500; |
音频输入/输出端口 | |
---|---|
HDMI音频 | HDMI视频输入端口内嵌 |
AUDIO_OUT | 3.5mm模拟音频输出接口 |
控制接口 | ||
---|---|---|
COM |
USB控制接口 |
|
LAN | 网络控制接口 |
重要功能 | |
---|---|
通讯功能 | 支持串口通讯,支持局域网通讯和IP地址配置 完成MVP视频设备的相关参数设置和功能配置,完成对LED显示屏的参数设置 |
计划任务 | 支持输入视频源定时切换 |
智能配置 | 支持按照LED显示屏分辨率自动完成设备参数适配 |
画面截取功能 |
支持对输入视频源画面进行截取、局部显示 |
点对点功能 | 支持点对点信号输出模式的开启和关闭 |
亮度调整 | 支持100级亮度调整 |
U盘播放 | 前置U盘,支持视频播放、图片播放、视频和图片混合播放三种模式 |
EDID设置 | 支持HDMI信号自定义输入分辨率 |
输出控制 | 支持设备输出信号的开启和关闭 |
色温调节 |
预设自然、偏暖、偏冷三种显示效果,用户亦可自定义色温 |
用户模式 | 支持预存8个用户模式,支持便捷的场景切换 |
热备份功能 |
支持输入和输出画面热备份功能 |
工厂复位 |
支持设备恢复出厂设置 |
工程锁 | 支持对设备设置工程锁 |
系统升级和维护 | |
---|---|
固件升级功能 |
支持底层软件和FPGA固件在线升级,极大方便了系统开发、维护和功能升级, 为客户有效节约成本,降低项目风险 |
整机规范 | |
---|---|
输入电压 | 12V 标配DY30W-12V电源适配器 |
额定功率 | ≤30W |
操控方式 | 面板按键、BxSetPro调试软件 |
装箱配件 |
DY30W-12V电源适配器, USB-A-B线1.5M*1, HDMI2.0软线1.5M*1 |
尺寸 | 壳体尺寸: 193.5mmx122mmx36mm,安装尺寸: 182mmx90mm |
重量 | ≤1.1KG |
环境适应性 |
|
---|---|
工作温度 |
-30℃~70℃ |
环境湿度 |
15%~85% |
电磁兼容性 |
|
---|---|
无线电骚扰和抗扰度 |
对MVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》定义的骚扰限值。 骚扰检测符合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的规定要求。 骚扰抗扰度检测符合《ICE/EN 61000 电磁兼容性》的规定要求。 |
静电放电抗扰度 |
对MVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验等级4级,接触放电8KV。 符合《GB/T17626.2-2018电磁兼容试验和测量技术静电放电抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-2》的规定要求。 |
浪涌冲击抗扰度 |
对MVP设备的电源端口和网口进行浪涌冲击检测。 试验等级4级,测试电压4KV。 符合《GB/T 17626.5-2019电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》的规定要求。 符合《ICE/EN 61000-4-5》的规定要求。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
BXsetPro常规调屏
版本号:20240312 |
2265 | |||
BXsetPro 智能扫描操作说明
版本号:20240320 |
1257 | |||
底层固件升级包 MVP-K2
版本号:20240913 |
715 | |||
底层固件升级包 OVP-K6P
版本号:20241012 |
501 | |||
底层固件升级包 OVP-K10P
版本号:20241012 |
505 | |||
底层固件升级包 OVP-K16P
版本号:20241012 |
576 | |||
MVP K系列 规格书
版本号:20240228 |
832 | |||
OVP-K快速指南-中英
版本号:20240620 |
267 | |||
MVP-K 高清图片
版本号:20240226 |
552 | |||
OVP视频控制器产品线 2024新品
版本号:20240710 |
2024新品OVP视频控制器彩页
|
847 | ||
2024产品选型表
版本号:20240408 |
747 |
