接收卡SM16188B 调试说明

时间:2021-03-02 阅读:12832

1. 指标与限制



BX-V Rev.C/Rev.E 已可支持 SM16188B 的单色模块,其功能码为 205。



其带载有以下几个限 制: 1. 最大带载面积为 128 x 512 (E 版),128*384(C版) 2. 横向最大带 4 个模组 3. 不带灰度 。



注意:因为,无法显示灰度,所以,软件上要显示的文字最好选择成白色或者纯红色。



2. 调试步骤



2.1 选择模组

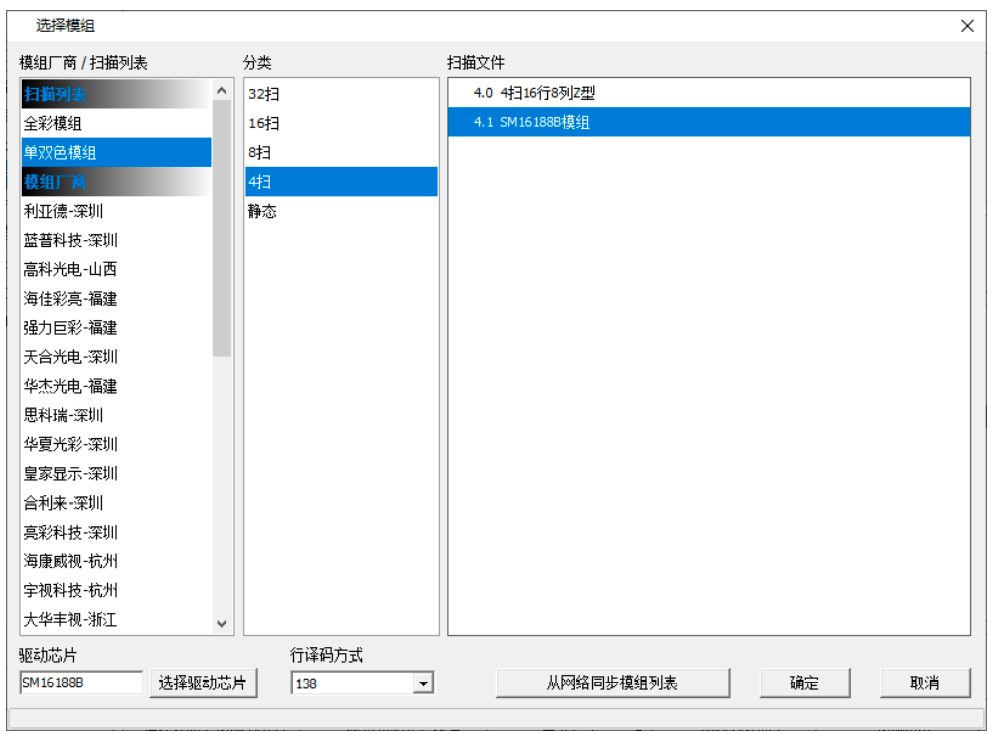

如下图所示,在软件里选择:单双色模组 -> 4扫 -> SM16188B 模组。





2. 2 模组接线

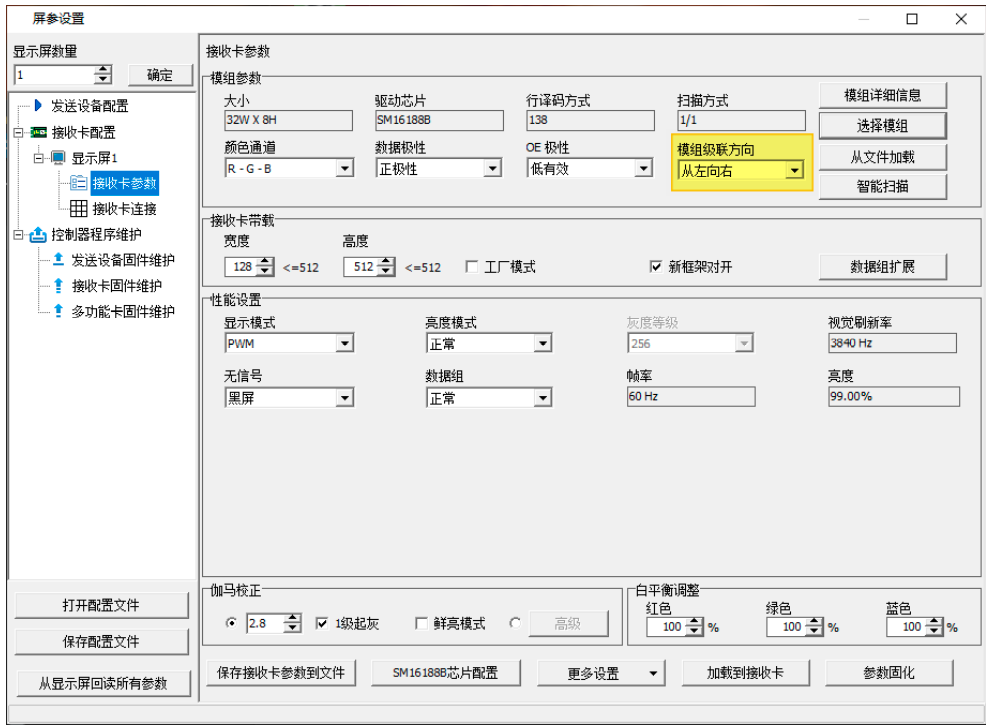

选择模组后,确保模组级联方向为 “ 从左向右”(默认参数已修改)。如下图所示:



注意:软件里虽然选择的是 “从左向右” 的级联方向,但是模组实际安装时,还是按正常 方向安装与接线。



2.3 数据组交换

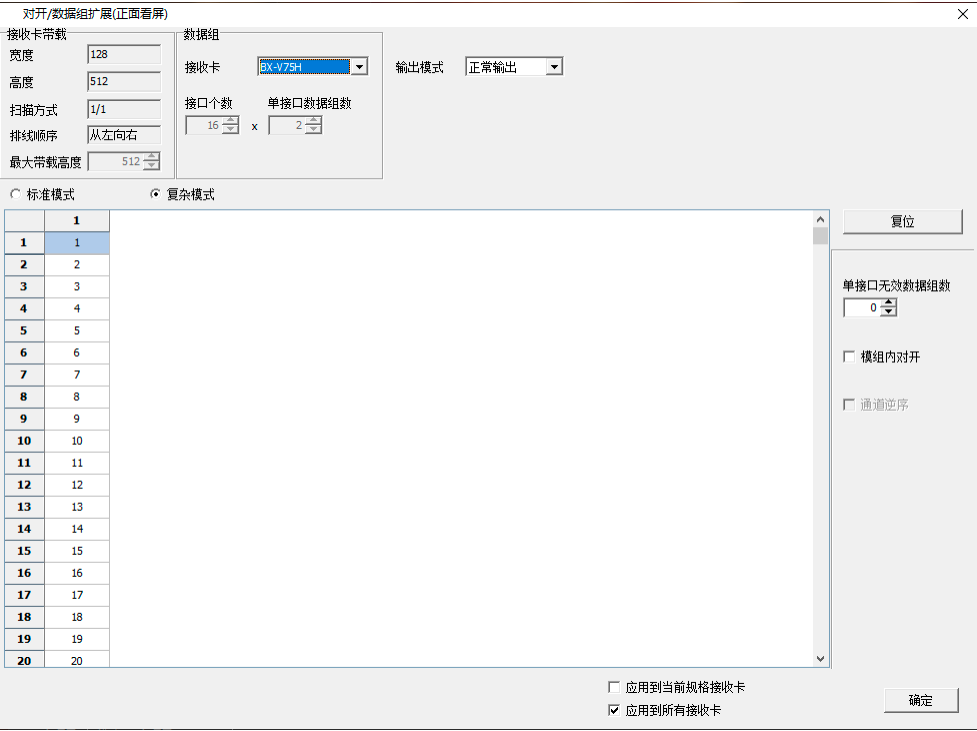

tv 软件中模组级联方向为 “从右向右” 时,数据组会自动交换。而 sm16188b 不需要做数据组 交换。因此,接收卡连接中修改接收卡高度后,需要手动将数据组交换按 1->32 的顺序修改。
