IO选节目,哪些卡支持,如何操作?

时间:2021-02-23 阅读:10329

除6E、6S、6U,五代卡外,其他六代卡均支持。

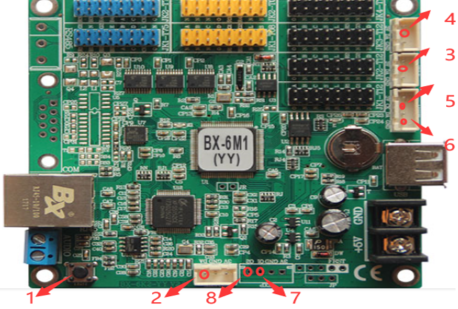

下图以 6M1-YY 为例

1. Test(下文称 Test)



2. REMOTE 的 DA(下文称 REMOTE)



3. HUMI 的 DA(下文称 HUMI)



4. TEMP 的 DA(下文称 TEMP)



5. LIGHT 的 CK(下文称 LIGHT CK)



6. LIGHT 的 DA(下文称 LIGHT DT)



7. EXP 的 01(下文称 EXP1)



8. EXP 的 02(下文称 EXP2)



一、电平触发



1)单一逻辑



在单一逻辑控制控制中,只允许一个管脚电平为闭合信号。

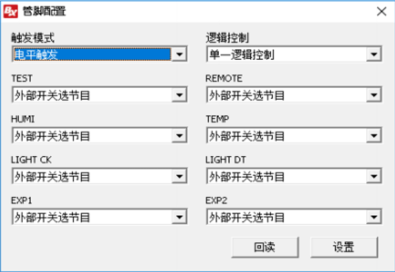

如果把所有管脚配置成外部开关选节目,如图:

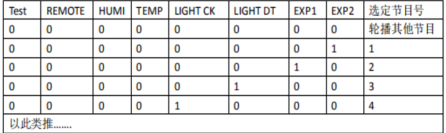

那么控制器逻辑为



表格中 1 代表闭合信号,0 代表开路信号

*在没有管脚选中的状态,旧版本黑屏处理,新版本修改为轮播其他节目



2)组合逻辑控制



在组合逻辑控制控制中,允许多个管脚电平为闭合信号

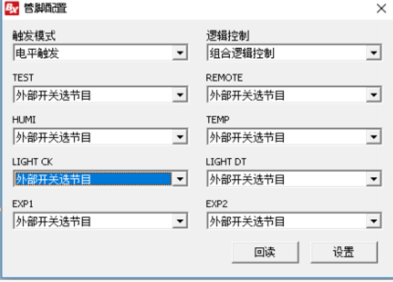

如果把所有管脚配置成外部开关选节目,如图

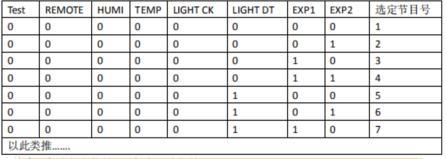

那么控制逻辑为



表格中 1 代表闭合信号,0 代表开路信号

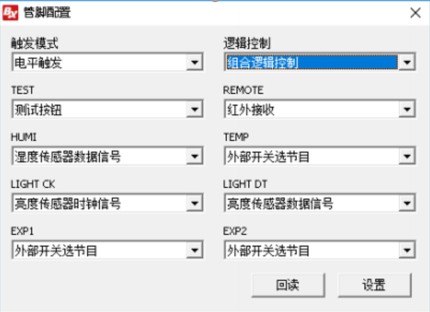

如果我们只使用 TEMP 管脚和 EXP1 和 EXP2,如下图

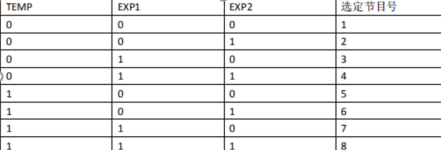

那么控制逻辑为



表格中 1 表闭合信号,0 表开路信号



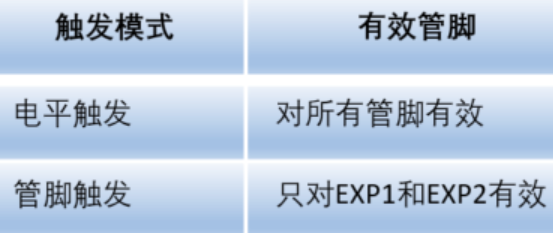

二、边沿触发

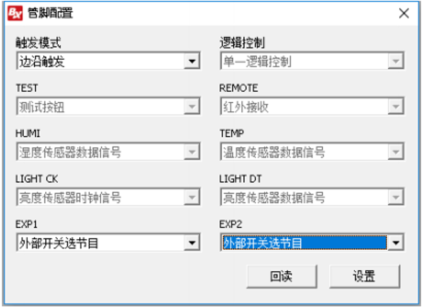

边沿触发只对 EXP1 和 EXP2 有效,其中 EXP1 是上一个节目,EXP2 是下一个节目。(不同型号控制卡可能 EXP1 是下一个节目,EXP2 是上一个节目)。其中上升沿有效,也就是,同一个管脚先有一次闭合信号,间隔时间大于 20ms 后开路信号,并且开路信号维持 20ms以上,表示选中一次。



当前播放最大节目号,再切换下一个节目,会切换到最小的节目号。当前播放最小节目号,再切换上一个节目,会切换到最大的节目号



例如,当前播放节目 6。

1、EXP1 管脚先有一次闭合信号,间隔时间大于 20ms 后是开路信号,并且开路信号维持 20ms 以上,控制卡切换到节目 7。



2、EXP2 管脚先有一次闭合信号,间隔时间大于 20ms 后是开路信号,并且开路信号维持 20ms 以上,控制卡切换到节目 5
